I. Diagrama de blocos da solução UPS MV

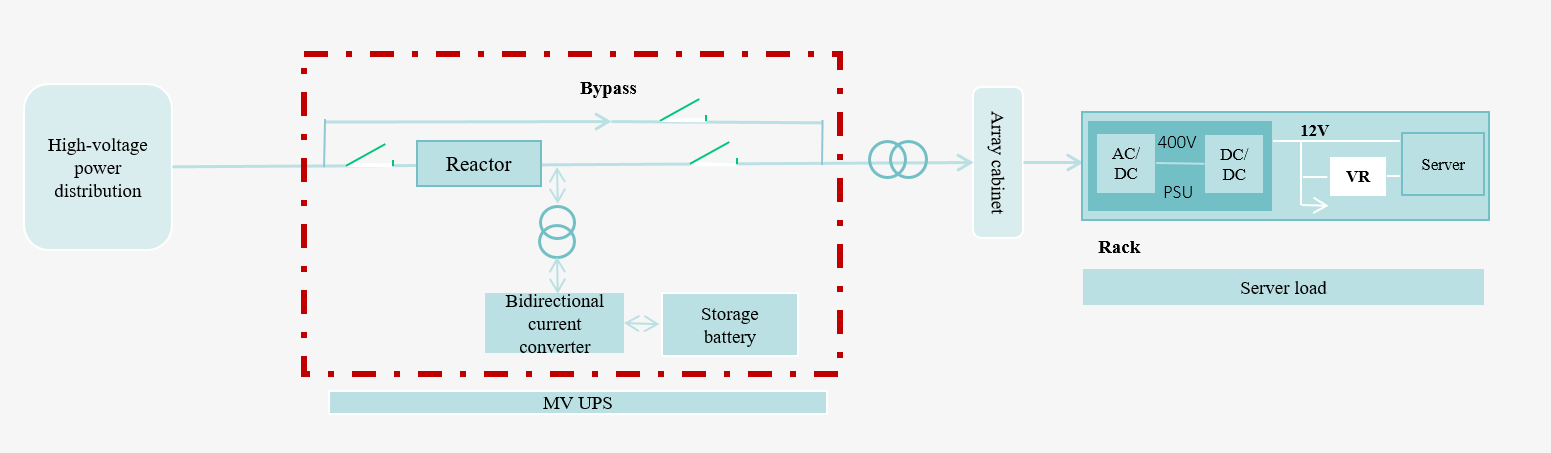

A arquitetura geral do sistema UPS MT é realizada usando um conversor estático isolado por impedância.
Conforme mostrado na figura acima, o circuito de alimentação de todo o dispositivo é composto por um disjuntor de bypass de alta tensão, um disjuntor de alta tensão conectado à rede, um disjuntor de alta tensão do lado da carga e um reator lateral de alta tensão, um transformador elevador, um conversor de corrente bidirecional e uma bateria de armazenamento.
Notas:
1. No sistema UPS MT, diferentes transformadores elevadores são configurados para corresponder à distribuição de energia em diferentes altas tensões;
2. Conversor de corrente bidirecional, AC690V e DC1.000-1.500V;
II. Introdução aos modos de operação do UPS MT e ao processo de comutação

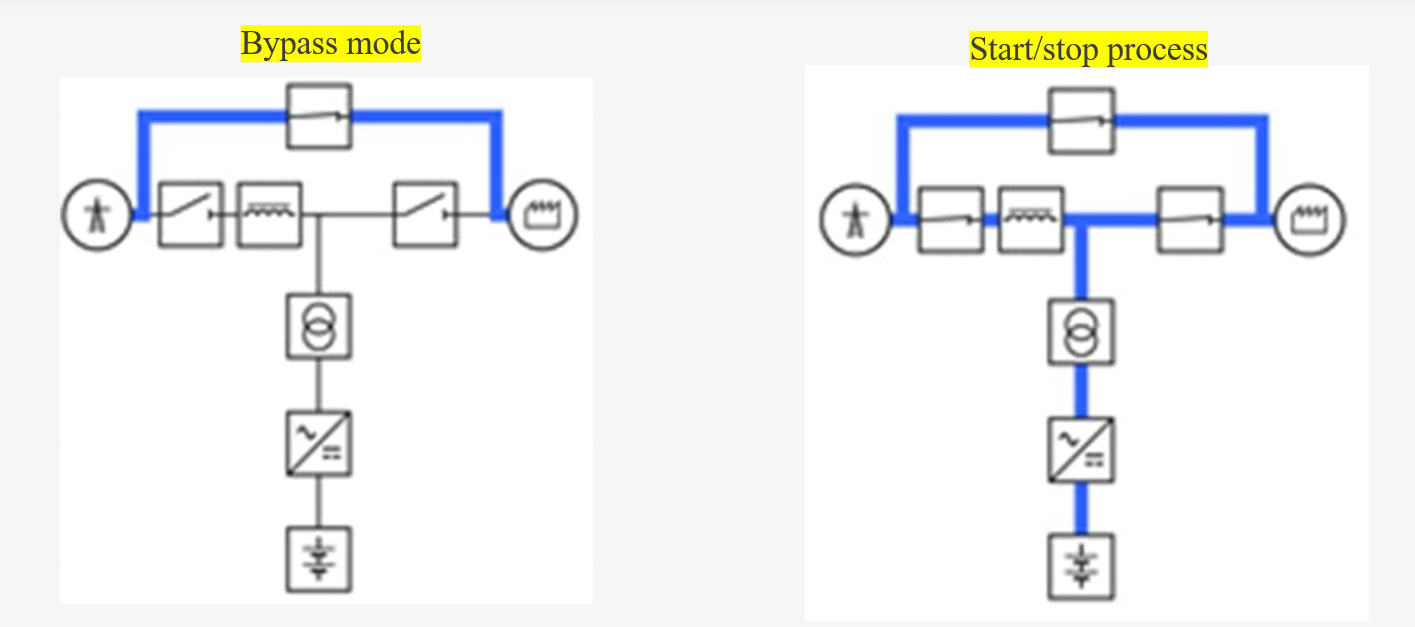

1. Operação de bypass: Quando ocorre uma falha grave no sistema UPS MT, o sistema mudará para o modo de bypass para garantir a confiabilidade do fornecimento de energia da carga. Neste modo, o sistema fecha ativamente o disjuntor de bypass e desconecta os disjuntores conectados à rede e de carga, para que a rede forneça energia apenas à carga; (Isso é muito improvável devido ao projeto de arquitetura redundante.)
2. Processo de partida/parada: Antes que o sistema UPS entre em operação em estado estacionário a partir do estado de desligamento, o PCS e o lado da rede são sincronizados e, em seguida, os disjuntores conectados à rede e de carga são fechados para intervir na carga. Após a estabilização do sistema, o disjuntor de bypass será desconectado e o sistema entrará no modo de operação estável.

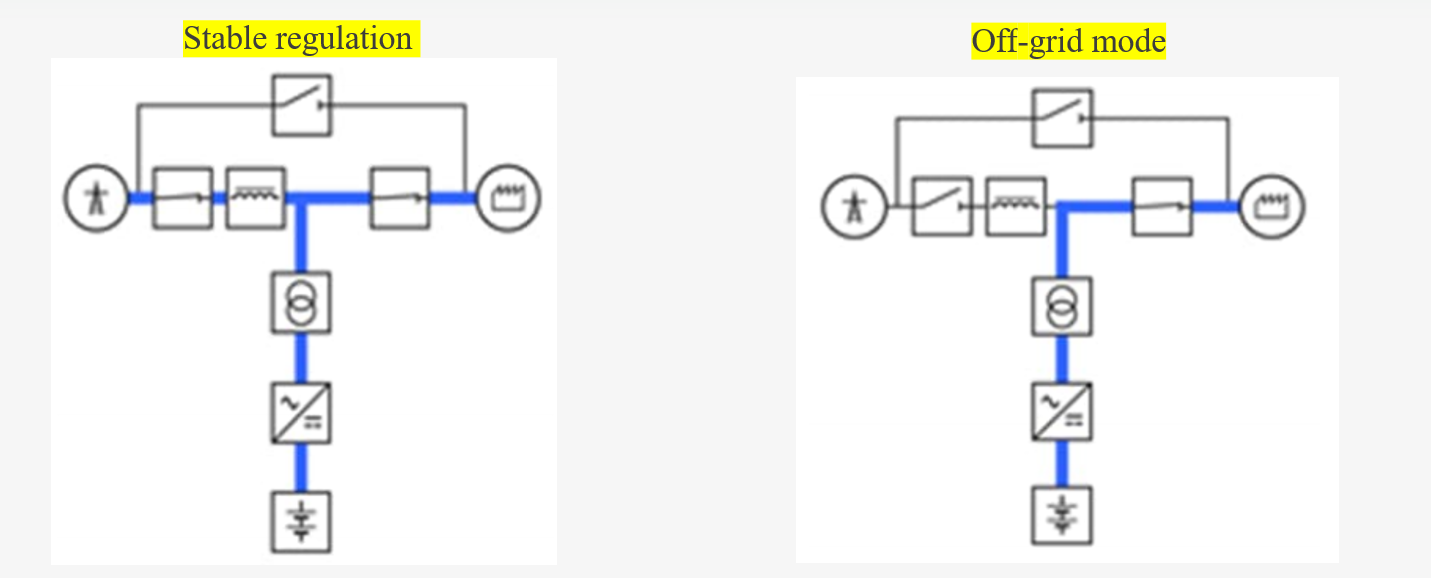

3. Modo de regulação estável: O disjuntor de bypass é aberto e os disjuntores conectados à rede e de carga são fechados. Quando um ou mais eventos de qualidade de energia, como queda de tensão, aumento ou queda repentina, onda harmônica, cintilação ou flutuação, ocorrem na rede elétrica, o PCS responderá de forma flexível para garantir que a tensão na extremidade da carga atenda à demanda da carga e garantirá um fornecimento de energia seguro e confiável para a carga.
4. Modo off-grid: Quando ocorrer uma falha grave na rede elétrica que exceda a capacidade de regulação do sistema ou possa causar sérios danos à carga e ao inversor, o sistema passará para operação off-grid. Neste ponto, a chave de bypass do sistema é desconectada, o disjuntor conectado à rede de cada unidade UPS é desconectado, o disjuntor de carga é fechado e a unidade PCS fornece energia apenas para a carga.
Introdução ao modo de operação Bypass
O modo de operação bypass permite que a carga seja alimentada diretamente pela rede elétrica através do disjuntor de bypass no isolador de impedância estática; somente quando ocorrer uma falha grave no sistema UPS de média tensão o sistema mudará para operação de bypass para garantir a confiabilidade do fornecimento de energia da carga.
A alternância entre os modos de operação pode atingir o desligamento da carga em 0 ms.
ØMudando da operação em estado estacionário para operação em bypass: Primeiro ajuste a sincronização entre a extremidade de carga do sistema e a rede elétrica e, em seguida, feche o disjuntor de bypass do sistema. Quando a tensão de saída do PCS cai rapidamente para cerca de 0 (desligamento), os disjuntores conectados à rede e de carga são desconectados sequencialmente.
ØMudança da operação de bypass para operação em estado estacionário: primeiro ajuste a sincronização entre a saída do sistema e a rede elétrica e, em seguida, feche os disjuntores conectados à rede e de carga simultaneamente. Depois que a operação estável for alcançada, o disjuntor de bypass será desconectado e o sistema entrará no modo de operação em estado estacionário.

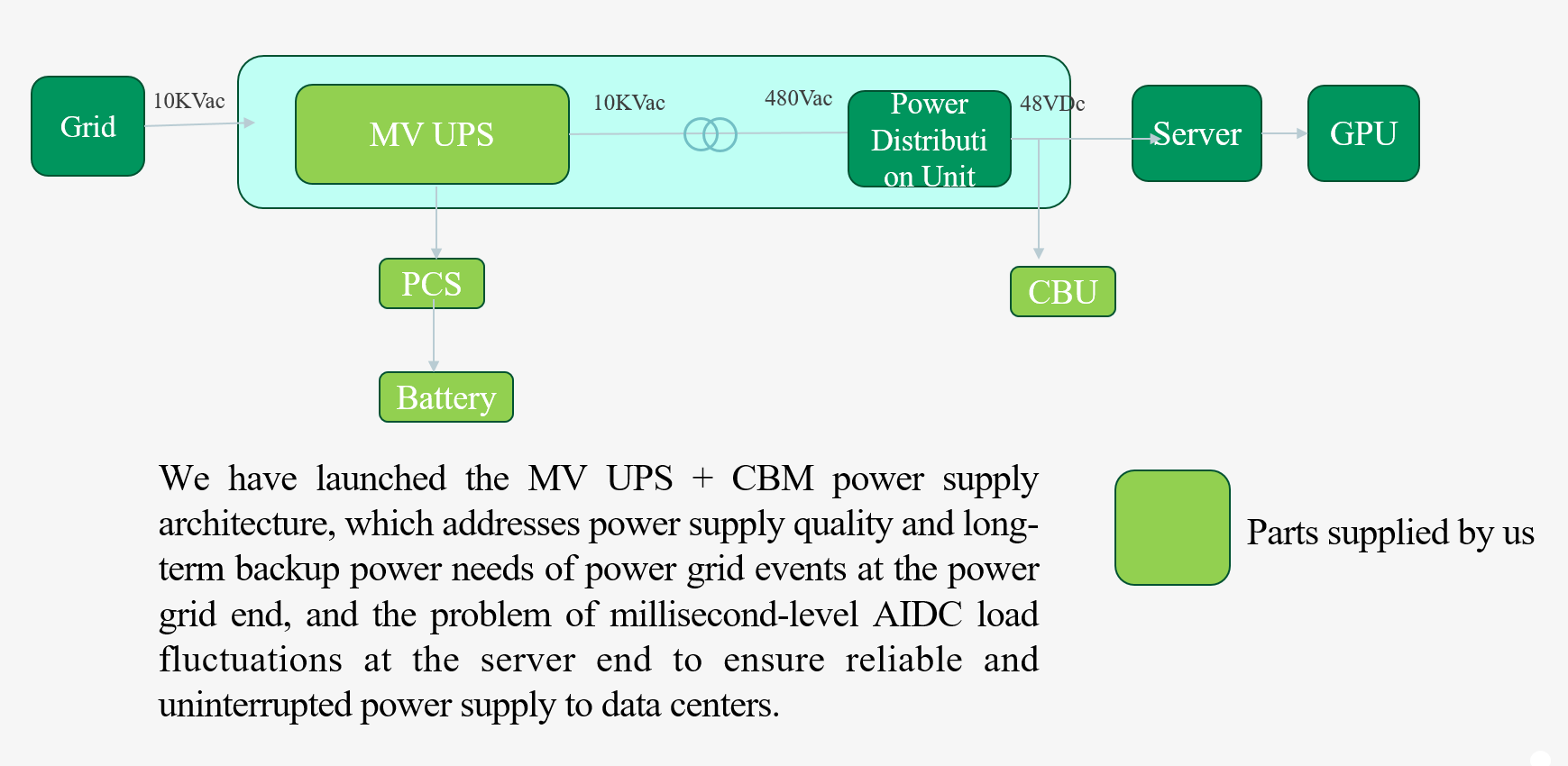

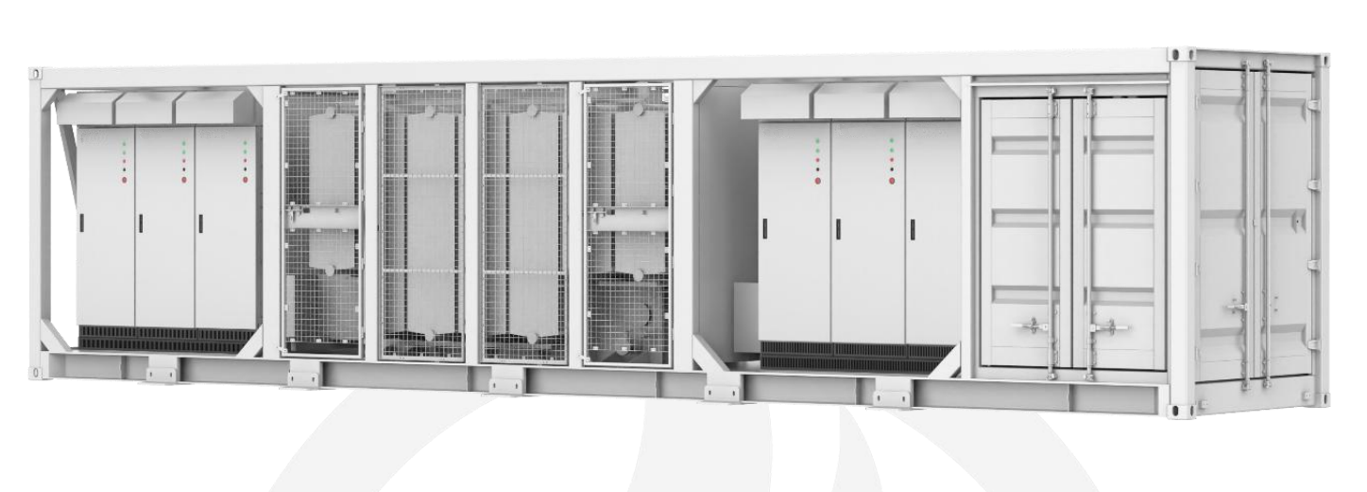

Enfrentando os desafios do AIDC através do UPS MV + Arquitetura de energia CBM defendida pela Sinopak
I. Diagrama de blocos da solução UPS MV
A arquitetura geral do sistema UPS MT é realizada usando um conversor estático isolado por impedância.
Conforme mostrado na figura acima, o circuito de alimentação de todo o dispositivo é composto por um disjuntor de bypass de alta tensão, um disjuntor de alta tensão conectado à rede, um disjuntor de alta tensão do lado da carga e um reator lateral de alta tensão, um transformador elevador, um conversor de corrente bidirecional e uma bateria de armazenamento.
Notas:
1. No sistema UPS MT, diferentes transformadores elevadores são configurados para corresponder à distribuição de energia em diferentes altas tensões;
2. Conversor de corrente bidirecional, AC690V e DC1.000-1.500V;
II. Introdução aos modos de operação do UPS MT e ao processo de comutação
1. Operação de bypass: Quando ocorre uma falha grave no sistema UPS MT, o sistema mudará para o modo de bypass para garantir a confiabilidade do fornecimento de energia da carga. Neste modo, o sistema fecha ativamente o disjuntor de bypass e desconecta os disjuntores conectados à rede e de carga, para que a rede forneça energia apenas à carga; (Isso é muito improvável devido ao projeto de arquitetura redundante.)
2. Processo de partida/parada: Antes que o sistema UPS entre em operação em estado estacionário a partir do estado de desligamento, o PCS e o lado da rede são sincronizados e, em seguida, os disjuntores conectados à rede e de carga são fechados para intervir na carga. Após a estabilização do sistema, o disjuntor de bypass será desconectado e o sistema entrará no modo de operação estável.
3. Modo de regulação estável: O disjuntor de bypass é aberto e os disjuntores conectados à rede e de carga são fechados. Quando um ou mais eventos de qualidade de energia, como queda de tensão, aumento ou queda repentina, onda harmônica, cintilação ou flutuação, ocorrem na rede elétrica, o PCS responderá de forma flexível para garantir que a tensão na extremidade da carga atenda à demanda da carga e garantirá um fornecimento de energia seguro e confiável para a carga.
4. Modo off-grid: Quando ocorrer uma falha grave na rede elétrica que exceda a capacidade de regulação do sistema ou possa causar sérios danos à carga e ao inversor, o sistema passará para operação off-grid. Neste ponto, a chave de bypass do sistema é desconectada, o disjuntor conectado à rede de cada unidade UPS é desconectado, o disjuntor de carga é fechado e a unidade PCS fornece energia apenas para a carga.
Introdução ao modo de operação Bypass
O modo de operação bypass permite que a carga seja alimentada diretamente pela rede elétrica através do disjuntor de bypass no isolador de impedância estática; somente quando ocorrer uma falha grave no sistema UPS de média tensão o sistema mudará para operação de bypass para garantir a confiabilidade do fornecimento de energia da carga.
A alternância entre os modos de operação pode atingir o desligamento da carga em 0 ms.
ØMudando da operação em estado estacionário para operação em bypass: Primeiro ajuste a sincronização entre a extremidade de carga do sistema e a rede elétrica e, em seguida, feche o disjuntor de bypass do sistema. Quando a tensão de saída do PCS cai rapidamente para cerca de 0 (desligamento), os disjuntores conectados à rede e de carga são desconectados sequencialmente.
ØMudança da operação de bypass para operação em estado estacionário: primeiro ajuste a sincronização entre a saída do sistema e a rede elétrica e, em seguida, feche os disjuntores conectados à rede e de carga simultaneamente. Depois que a operação estável for alcançada, o disjuntor de bypass será desconectado e o sistema entrará no modo de operação em estado estacionário.
