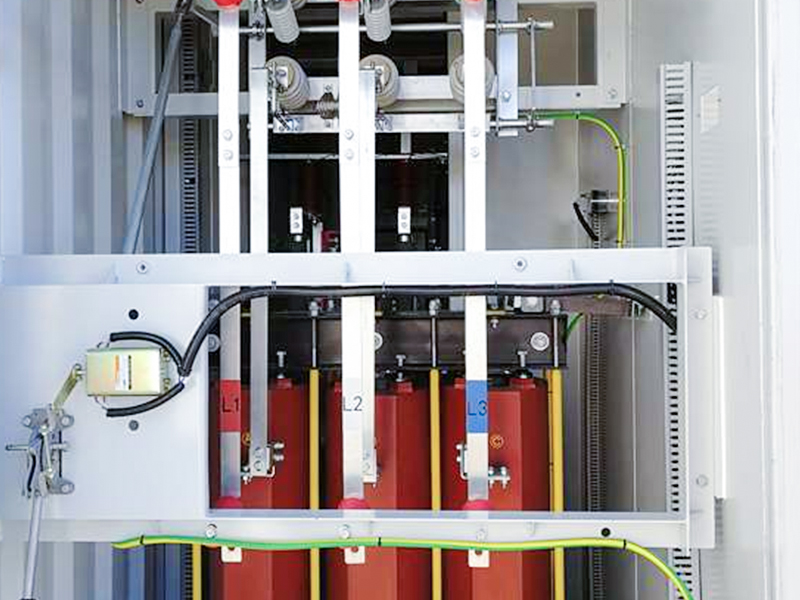

A compensação de potência reativa não é mais um requisito padronizado da concessionária. À medida que os códigos de rede se tornam mais rígidos e a penetração de energia renovável aumenta, o suporte de tensão dinâmica exige uma engenharia altamente específica e adaptada ao local. Depender de soluções legadas de energia reativa, como bancos de capacitores básicos comutados mecanicamente, muitas vezes leva à não conformidade da rede, a graves conflitos espaciais e à instabilidade operacional. Assumir que todos os compensadores estáticos síncronos funcionam de forma idêntica é um erro de engenharia que compromete projetos inteiros de subestações.
A avaliação de soluções modernas de energia reativa requer ir muito além das classificações MVAR básicas. Os tomadores de decisão devem analisar topologias específicas de conversores, sistemas de gerenciamento térmico e invólucros ambientais. Essa avaliação rigorosa garante que a tecnologia se alinhe perfeitamente às demandas da rede específicas do local, aos requisitos de proteção contra falhas e aos extremos ambientais locais. Exploraremos os diferentes tipos de arquiteturas STATCOM disponíveis atualmente. Você aprenderá como combinar topologias de conversores, métodos de resfriamento e gabinetes físicos com os requisitos exatos do seu projeto, garantindo a estabilidade da rede a longo prazo.
As arquiteturas STATCOM variam fundamentalmente de acordo com a topologia (por exemplo, multinível modular versus ponte de tensão padrão) e configuração de conexão, impactando diretamente o desempenho harmônico e a resolução de falhas.
A metodologia de resfriamento determina tanto o espaço operacional quanto a sobrecarga de manutenção de longo prazo da instalação.
As restrições ambientais de implantação determinam a escolha entre configurações em contêineres, em edifícios ou ao ar livre.
A seleção de um integrador de sistemas qualificado exige a verificação de sua experiência específica com o código de grade necessário, integração do sistema de controle e recursos de teste de hardware no circuito.
O gerenciamento tradicional de energia reativa depende fortemente de bancos de capacitores comutados mecanicamente (MSC) e bancos de reatores. Esses sistemas legados mudam em etapas discretas e predefinidas. Essa resposta lenta e baseada em etapas freqüentemente causa graves excessos ou subestimações de tensão durante rejeições repentinas de carga ou quedas de geração. Os engenheiros de campo observam frequentemente que o desgaste mecânico dos disjuntores físicos durante eventos de comutação frequentes leva a altas taxas de falhas e interrupções prolongadas de manutenção. Em total contraste, a eletrônica de potência moderna fornece injeção ou absorção contínua de energia reativa em subciclos. Eles estabilizam a grade instantaneamente sem depender de peças mecânicas móveis. Essa capacidade dinâmica mitiga rápidas flutuações de tensão causadas pela geração renovável intermitente, evitando disparos incômodos de equipamentos sensíveis da planta.
As diferenças operacionais entre um compensador estático VAR (SVC) e uma solução moderna baseada em conversor tornam-se evidentes durante falhas graves na rede. Os SVCs utilizam reatores controlados por tiristores (TCR) e capacitores comutados por tiristores (TSC). Como dependem de componentes passivos, a saída de potência reativa de um SVC é diretamente proporcional ao quadrado da tensão da rede. Quando a tensão da rede cai durante uma falta, a capacidade do SVC de fornecer suporte reativo entra em colapso quadraticamente exatamente quando a rede mais precisa dele.
Conversores avançados atuam como verdadeiras fontes de tensão. Eles injetam sua corrente reativa nominal máxima mesmo em tensões de sistema severamente deprimidas. Essa característica de tensão-corrente plana garante um desempenho robusto de passagem em baixa tensão (LVRT), evitando que quedas de tensão localizadas se transformem em cascata em blecautes regionais mais amplos. Os testes de comissionamento no local demonstram consistentemente que os sistemas baseados em conversores mantêm a saída de corrente reativa total até 0,1 por unidade (pu) de tensão, enquanto a saída do SVC cai para perto de zero.
Métrica de desempenho | SVC legado | STATCOM moderno |
|---|---|---|
Tempo de resposta | 2 a 3 ciclos (30-50 ms) | Subciclo (<10 ms) |
Saída de baixa tensão | Cai quadraticamente com a tensão | Mantém corrente reativa total |
Geração Harmônica | Alto (requer filtros passivos grandes) | Baixo (especialmente em topologias MMC) |
Amortecimento ativo | Capacidade limitada | Altamente eficaz para SSR/SSCI |
Pegada | Extenso (grandes reatores e filtros) | Compacto (alta densidade de potência) |
As usinas eólicas e solares apresentam desafios complexos de estabilidade, particularmente em relação à ressonância subsíncrona (SSR) e às interações de controle subsíncronas (SSCI). Os SVCs legados lutam para amortecer essas oscilações de alta frequência e às vezes podem agravá-las devido às suas redes de filtros passivos. Topologias de conversores modernos oferecem características superiores de amortecimento ativo. Através de algoritmos de controle avançados, eles injetam correntes contra-oscilatórias para neutralizar o SSR. Os operadores de rede agora exigem essas capacidades de amortecimento ativo como o padrão estrito para a integração de recursos baseados em inversores (IBR) de grande escala em redes fracas.
O espaço imobiliário da subestação é altamente limitado, especialmente em modernizações de brownfields, onde a expansão do terreno é fisicamente impossível. Os SVCs exigem grandes dimensões físicas para abrigar válvulas tiristorizadas volumosas, grandes reatores de núcleo de ar e extensos bancos de filtros harmônicos passivos. Soluções avançadas de conversores eliminam a necessidade de grandes componentes passivos. Essa eficiência espacial permite que os engenheiros implantem suporte reativo de alta capacidade dentro de limites estreitos de propriedade, evitando atrasos complexos na aquisição de terrenos, obstáculos de licenciamento ambiental e extensas modificações de engenharia civil.
Embora a tecnologia subjacente do Transistor Bipolar de Porta Isolada (IGBT) seja universalmente superior aos dispositivos FACTS (Flexible AC Transmission Systems) baseados em tiristores, esses sistemas não são mercadorias intercambiáveis. As configurações internas, frequências de comutação e hardware de controle variam muito entre os fabricantes. Você deve combinar a arquitetura interna específica com seu ambiente operacional, perfil de carga e requisitos de código de rede regional para obter um desempenho confiável. Um sistema projetado para um corredor de transmissão estável falhará se for implantado para mitigar cintilação severa em uma siderúrgica industrial.
As primeiras gerações de compensadores de potência reativa utilizavam topologias de conversor de fonte de tensão (VSC) de dois ou três níveis. Embora eficazes, esses circuitos tradicionais de ponte de tensão geram distorção harmônica significativa devido aos seus blocos de comutação de alta frequência. Para atender aos padrões de qualidade de energia da concessionária, os VSCs tradicionais exigem filtros harmônicos CA pesados, que consomem espaço e apresentam riscos de ressonância.
A indústria mudou decisivamente para topologias de Conversor Modular Multinível (MMC) para aplicações em nível de transmissão. As arquiteturas MMC empilham dezenas ou centenas de submódulos independentes em série. Ao comutar esses submódulos em uma sequência em cascata, o MMC gera uma forma de onda de tensão senoidal quase perfeita. Isso elimina a necessidade de filtros AC volumosos. Além disso, as topologias MMC operam em frequências de comutação individuais mais baixas, reduzindo drasticamente as perdas de comutação e o estresse térmico nos IGBTs.
A natureza modular fornece redundância integrada por meio de mecanismos de engenharia específicos:
Redundância N+1 ou N+2: Os sistemas são projetados com submódulos extras por fase.
Bypass de alta velocidade: se um único submódulo falhar, uma chave de bypass mecânica ou de estado sólido será ativada em microssegundos.
Operação Contínua: O sistema de controle recalcula a sequência de comutação instantaneamente, permitindo que a unidade permaneça on-line sem interrupção ou desclassificação.
Manutenção hot-swappable: submódulos defeituosos podem ser isolados e substituídos durante janelas de manutenção programadas sem exigir uma desmontagem completa do sistema.
A configuração de conexão das fases do conversor determina sua capacidade de lidar com cargas desequilibradas. Um sistema padrão conectado em estrela (ou estrela) é altamente eficaz para redes de transmissão de serviços públicos balanceadas. No entanto, os ambientes industriais apresentam graves desequilíbrios de fase. Redes de tração pesada, guinchos de mineração e fornos elétricos a arco atraem correntes assimétricas, causando desequilíbrio de tensão localizado que degrada a vida útil do equipamento e provoca penalidades nas concessionárias.
Para essas aplicações exigentes, os engenheiros especificam um STATCOM conectado em delta. A configuração delta permite que o sistema de controle gerencie a potência reativa de forma independente em cada fase. Ele fornece um circuito fechado para que as correntes de seqüência zero circulem internamente. Isso retém as correntes de desequilíbrio prejudiciais dentro do conversor, evitando que elas se propaguem a montante para a rede elétrica mais ampla e violando os limites de conformidade do ponto de acoplamento comum (PCC).
A classificação depende muito do nível de tensão e da aplicação primária. Um STATCOM de Distribuição (DSTATCOM) normalmente opera em tensões médias ou baixas, variando de 480V a 35kV. Sua principal missão é mitigar problemas localizados de qualidade de energia. Os DSTATCOMs atuam como filtros de energia ativos, neutralizando a distorção harmônica, mitigando a oscilação rápida de tensão de máquinas industriais e equilibrando cargas de fase irregulares dentro de uma instalação específica.
Os sistemas de classe de transmissão conectam-se a redes de alta tensão, muitas vezes excedendo 110kV por meio de transformadores elevadores. Seus algoritmos de controle concentram-se na estabilidade da rede em massa. Eles gerenciam a regulação de tensão regional, fornecem injeção maciça de corrente reativa durante falhas nas linhas de transmissão e aumentam a capacidade de transferência de energia em estado estacionário dos corredores de alta tensão existentes, mantendo um perfil de tensão plano em longas distâncias.
![\"STATCOM](\"https://iirorwxhqkmllq5m-static.micyjz.com/cloud/pjBplKoqlkSRmllprillip/news_main_image_233855055539236878132.jpg\" "\\"\\"")
A eletrônica de potência gera calor substancial durante operações de comutação contínua. O gerenciamento da temperatura da junção dos IGBTs evita fugas térmicas e falhas de componentes. A metodologia de resfriamento escolhida determina o layout físico, o cronograma de manutenção e a confiabilidade geral da instalação.
Um O STATCOM resfriado a ar utiliza ventiladores de alta velocidade para forçar o ar ambiente através de dissipadores de calor de alumínio extrudado conectados diretamente aos módulos de potência. Este método é padrão para instalações de média tensão e baixa capacidade.
Simplicidade Mecânica: Não há bombas que possam falhar, nenhum encanamento que possa vazar e risco zero de congelamento do líquido refrigerante em climas abaixo de zero. A manutenção é amplamente restrita à substituição de filtros de ar, limpeza das aletas do dissipador de calor e inspeção periódica dos rolamentos do ventilador.
Requisitos Espaciais: O ar é um condutor térmico relativamente pobre. Para obter a dissipação de calor necessária, os módulos de potência devem ser mais espaçados, resultando em um espaço físico maior.
Desafios acústicos: Os ventiladores de alta velocidade geram ruído acústico significativo. A implantação de sistemas refrigerados a ar perto de bairros residenciais requer defletores acústicos, gabinetes especializados de amortecimento de som ou adesão estrita às normas de ruído nas linhas de propriedade.
Para aplicações de transmissão de alta capacidade, as cargas térmicas excedem as capacidades do ar forçado. Um O STATCOM resfriado a água circula água deionizada, ou uma mistura de água e glicol, através de placas frias montadas diretamente contra os módulos IGBT.
Eficiência Térmica: O resfriamento líquido oferece condutividade térmica excepcional. Os engenheiros agrupam os módulos de potência firmemente, alcançando uma imensa densidade de potência e um espaço altamente compacto. É a única opção viável para classificações MVAR ultra-altas onde as restrições espaciais são rigorosas.
Complexidade do sistema: A complexidade mecânica é alta. O sistema requer estações de bombeamento redundantes, tanques de expansão e trocadores de calor externos.
Monitoramento de Pureza: Você deve monitorar rigorosamente a pureza do líquido refrigerante. Qualquer aumento na condutividade da água causa arcos elétricos catastróficos nos componentes de alta tensão. A manutenção requer experiência especializada em encanamento, substituição regular de leitos de resina deionizante e calibração contínua do sensor.
Recurso | Sistemas refrigerados a ar | Sistemas refrigerados a água |
|---|---|---|
Densidade de potência | Baixo a Médio | Extremamente alto |
Pegada | Grande (requer espaço para fluxo de ar) | Compacto |
Complexidade de manutenção | Baixo (substituições de filtros e ventiladores) | Alta (camas de resina, manutenção de bombas, verificações de fluidos) |
Ruído acústico | Alto (devido aos ventiladores de alta velocidade) | Baixo a moderado (ruído da bomba e do trocador de calor) |
Risco de vazamento | Zero | Presente (requer monitoramento rigoroso) |
O ambiente físico ao redor da subestação influencia fortemente a estratégia de fechamento. A eletrônica de potência é altamente sensível à umidade, poeira e temperaturas extremas. A seleção da caixa correta garante operação contínua e protege os componentes internos contra degradação acelerada.
Um O STATCOM interno é implantado em um edifício de concreto construído especificamente ou em um E-house pré-fabricado em contêineres. Essa abordagem isola os componentes eletrônicos sensíveis de elementos externos agressivos.
Proteção Ambiental: As configurações internas são obrigatórias em regiões costeiras com forte névoa salina, ambientes desérticos com tempestades de areia abrasivas ou zonas industriais pesadas com poeira condutiva transportada pelo ar.
Controle climático: Os sistemas HVAC para serviços pesados mantêm a temperatura ambiente e o nível de umidade rigorosamente controlados, otimizando a vida útil dos IGBTs, capacitores do link CC e placas de controle.
Segurança e acesso: Prédios fechados oferecem segurança física superior contra vandalismo e intrusão de vida selvagem. Eles permitem que o pessoal de manutenção faça a manutenção do equipamento com segurança durante condições climáticas severas.
Supressão de incêndio: As configurações internas permitem a integração de sistemas avançados de supressão de incêndio com agente limpo, como NOVEC 1230 ou FM-200. Esses sistemas extinguem incêndios elétricos rapidamente sem deixar resíduos prejudiciais nas placas de circuito.
Quando o espaço da subestação permite e as condições ambientais são moderadas, um STATCOM externo pode ser implantado. Esses sistemas utilizam gabinetes robustos e resistentes às intempéries montados diretamente em bases de concreto.
Classificações de gabinete: Os gabinetes externos devem atender às rigorosas classificações IP54, IP55 ou NEMA 3R/4X para evitar a entrada de água e poeira. Eles apresentam construção de parede dupla para mitigar o ganho de calor solar.
Derating Térmico: Os engenheiros devem levar em conta temperaturas ambientes extremas. Em ambientes de alto calor, o sistema requer redução térmica, o que significa que não pode operar em sua capacidade máxima absoluta durante os picos de temperatura do verão sem correr o risco de desligamento térmico.
Gerenciamento de condensação: Os gabinetes externos incluem aquecedores internos anticondensação. Esses aquecedores são ativados durante quedas de temperatura para evitar a formação de umidade nos barramentos de alta tensão, o que leva a descargas elétricas.
Obras civis: Embora os sistemas externos evitem a construção de um edifício, eles exigem áreas de concreto maiores para acomodar os invólucros à prova de intempéries e manter espaços elétricos seguros entre os gabinetes e outras infraestruturas da subestação.
A aquisição começa com uma análise rigorosa dos códigos de rede locais, como IEEE 2800 ou ENTSO-E. Defina critérios de sucesso com base no tempo de resposta necessário. Os códigos de rede modernos exigem tempos de reação de subciclo durante eventos de falha (FRT). O sistema deve detectar um afundamento de tensão e injetar corrente reativa quase instantaneamente para suportar a tensão da rede.
Você deve verificar o fator k necessário para injeção de corrente reativa. Diferentes concessionárias exigem proporções específicas de injeção de corrente reativa em relação à profundidade da queda de tensão. Avalie a capacidade do sistema de recuperar a potência ativa imediatamente após a eliminação da falta, evitando quedas de frequência secundária em aplicações de energia renovável. Os testes de campo durante o comissionamento validarão esses parâmetros exatos em relação aos modelos dinâmicos da concessionária.
As decisões iniciais de layout determinam seus recursos de expansão futuros. À medida que a integração renovável aumenta ou as instalações industriais se expandem, a procura de energia reactiva aumenta inevitavelmente. Avalie a facilidade com que o sistema proposto é dimensionado. Os designs modulares do MMC permitem adicionar submódulos extras posteriormente para aumentar a classificação de tensão ou a capacidade MVAR.
Certifique-se de que as fundações civis iniciais, as valas de cabos e as capacidades do sistema de refrigeração sejam dimensionadas para lidar com atualizações futuras. Deixar de planejar a escalabilidade força as concessionárias a executar desmontagens completas e disruptivas do local quando os requisitos da rede evoluem. Os engenheiros locais devem mapear a área física para uma expansão potencial de 20% a 30% da capacidade durante a fase inicial do projeto civil.
A confiabilidade do seu ativo de energia reativa está diretamente ligada à qualidade dos seus componentes internos. A eletrônica de potência depende fortemente de IGBTs, IGCTs e capacitores de filme DC de alta tensão especializados. Avalie o seu Fornecedor STATCOM para práticas robustas de cadeia de suprimentos e rastreabilidade de componentes.
Exija garantias explícitas de apoio ao ciclo de vida a longo prazo. A gestão da obsolescência é um fator de risco crítico para ativos de serviços públicos que deverão operar por 20 a 30 anos. O fornecedor deve demonstrar um roteiro claro para adquirir módulos de energia e placas de controle de substituição décadas após a data de comissionamento inicial. Verifique se eles adquirem seus componentes semicondutores de fundições de nível 1 com histórico industrial comprovado.
Os recursos de hardware são inúteis sem uma integração de controle perfeita. A interface de controladores conversores proprietários com SCADA de utilitários legados ou sistemas de gerenciamento de energia (EMS) é notoriamente complexa e sujeita a atrasos. O sistema de controle deve se comunicar perfeitamente com centros de despacho remotos para executar alterações de ponto de ajuste de tensão.
Exija protocolos de comunicação abertos e padronizados, como IEC 61850, incluindo mensagens GOOSE para proteção de alta velocidade, DNP3 ou IEC 60870-5-104. Certifique-se de que o fornecedor tenha experiência comprovada e documentada no mapeamento de seus pontos de dados internos para sua arquitetura de controle específica, evitando gargalos de comunicação durante emergências de rede.
Nunca aceite a entrega no local de um sistema de energia reativa dinâmica sem testes rigorosos e documentados. Descreva exatamente quais marcos técnicos o fornecedor deve atingir durante a fase de Teste de Aceitação de Fábrica (FAT). O teste padrão de estado estacionário é insuficiente para ativos de rede dinâmica.
Você deve exigir testes de Hardware-in-the-Loop (HIL). O HIL utiliza simuladores digitais em tempo real, como RTDS ou OPAL-RT, para fazer a interface das placas de controle físico reais com um modelo simulado de sua rede específica. Isso permite que os engenheiros submetam os controladores a graves falhas de rede simuladas, desvios de frequência e eventos SSR. A validação dos controles de amortecimento e do comportamento de passagem de falhas em um ambiente de laboratório controlado evita falhas catastróficas de software durante o comissionamento da rede ativa.
Os compensadores dinâmicos de potência reativa são ativos altamente projetados e específicos do local. Tratá-los como mercadorias intercambiáveis leva inevitavelmente a atrasos nos projetos, demandas excessivas de manutenção, conflitos espaciais ou falha total no cumprimento de padrões rigorosos de conformidade da rede. O sucesso requer combinar a topologia interna, o mecanismo de resfriamento e o gabinete físico com sua realidade operacional exata.
Solicite um estudo abrangente e específico do sistema de energia para definir os requisitos exatos de energia reativa dinâmica e em estado estacionário antes de contratar os fornecedores.
Audite a área ocupada pela sua subestação disponível para determinar a metodologia de resfriamento viável e a estratégia de gabinete com base na severidade ambiental local.
Emita uma Solicitação de Proposta (RFP) detalhada que exija explicitamente testes de Hardware-in-the-Loop (HIL) e protocolos de comunicação SCADA abertos.
Verifique o plano de gerenciamento de obsolescência de longo prazo do fornecedor para componentes eletrônicos de potência críticos para garantir uma vida útil operacional de 20 anos.
R: Um STATCOM opera em altos níveis de tensão de transmissão para fornecer estabilidade de rede em massa, regulação de tensão regional e suporte robusto para passagem de falhas. Um DSTATCOM opera em tensões médias ou baixas. Ele se concentra na resolução de problemas locais de qualidade de energia, como mitigação de oscilações rápidas de tensão, equilíbrio de cargas de fase irregulares e filtragem ativa de harmônicos.
R: Especifique uma configuração conectada em delta ao lidar com cargas industriais gravemente desequilibradas, como fornos elétricos a arco ou redes de tração pesada. O loop delta permite o controle de fase independente e retém internamente as correntes de sequência zero, evitando que elas se propaguem para a rede elétrica mais ampla e violem os padrões de qualidade de energia.
R: As configurações internas exigem fundações estruturais para edifícios ou eletrocentros construídos especificamente, juntamente com instalações HVAC para serviços pesados e sistemas de supressão de incêndio. As configurações externas exigem bases de concreto robustas projetadas para suportar gabinetes pesados e à prova de intempéries com classificação IP/NEMA. As obras civis externas também devem levar em conta espaçamentos mais amplos para atender aos rígidos padrões de liberação elétrica e de redução de capacidade ambiental.
R: Os bancos de capacitores e SVCs tradicionais dependem da tensão da rede; sua saída de potência reativa cai quadraticamente à medida que a tensão do sistema cai. Um sistema baseado em conversor atua como uma fonte de tensão independente. Ele injeta sua corrente reativa nominal máxima na rede mesmo quando as tensões do sistema estão severamente deprimidas, proporcionando recuperação de falhas muito superior.
R: A manutenção concentra-se fortemente no circuito de refrigeração líquida. Os técnicos devem monitorar regularmente a pureza do líquido refrigerante para evitar picos de condutividade que causam arco elétrico. As tarefas de rotina incluem a inspeção de bombas redundantes, a substituição de leitos de resina deionizante, a verificação de microvazamentos no encanamento e a verificação da integridade dos trocadores de calor externos.
R: Avalie os fornecedores com base em sua capacidade comprovada de atender aos códigos de rede locais específicos e na transparência de sua cadeia de suprimentos para o fornecimento de IGBTs. Exija evidências de integração bem-sucedida do sistema de controle com plataformas SCADA legadas. Verifique a capacidade deles de realizar testes rigorosos de Hardware-in-the-Loop (HIL) durante os testes de aceitação de fábrica para simular falhas na rede.
