As soluções de qualidade de energia ativa muitas vezes enfrentam reivindicações de marketing ousadas. Os fabricantes frequentemente os apresentam como soluções universais para cada instalação industrial. Você deve avaliar essas promessas amplas com uma mentalidade cética e baseada em evidências. A má qualidade da energia afeta gravemente os cenários industriais modernos em todo o mundo. Penalidades de serviços públicos por baixo fator de potência esgotam rapidamente os orçamentos operacionais todos os meses. Além disso, a distorção harmônica frequentemente desencadeia falhas prematuras do equipamento e causa paradas de produção altamente perturbadoras. Enquanto um O gerador de var estático continua sendo o padrão indiscutível para compensação dinâmica de potência reativa; sua viabilidade real varia muito. O sucesso depende estritamente de perfis de carga específicos, restrições ambientais complexas e prazos realistas de retorno do investimento. Este guia abrangente avalia sistematicamente a adequação específica do setor para ajudá-lo a tomar decisões de aquisição altamente informadas.
Os SVGs fornecem compensação de potência reativa superior e contínua, mas seu ROI é mais alto em ambientes com mudanças de carga rápidas e altamente dinâmicas.
As restrições ambientais, como a temperatura ambiente e as partículas transportadas pelo ar, determinam se as unidades padrão ou os invólucros especializados (por exemplo, refrigerados a líquido ou a ar) são viáveis.
Indústrias pesadas com cargas transitórias extremas exigem configurações de engenharia específicas, como a utilização de um SVG para operações de içamento de mineração ou fornos a arco em grande escala.
A aquisição deve ser estritamente precedida por uma auditoria abrangente de qualidade de energia (PQ), e não por suposições gerais do setor.
Os sistemas passivos legados geralmente falham totalmente sob condições de carga modernas. Os bancos de capacitores tradicionais dependem fortemente de contatores mecânicos. Eles mudam em etapas distintas e rígidas. Esta comutação mecânica lenta não consegue acompanhar variações de carga rápidas e não lineares em plantas modernas. Além disso, os capacitores passivos apresentam graves riscos de ressonância elétrica. Freqüentemente, eles amplificam os harmônicos da rede existente. A compensação excessiva também ocorre rotineiramente quando as cargas das instalações caem repentinamente. Isso cria fatores de potência perigosos.
Devemos compreender o mecanismo ativo subjacente para apreciar a alternativa. Os compensadores ativos operam inteiramente como fontes de corrente controladas. Eles utilizam internamente transistores bipolares de porta isolada (IGBTs) avançados. Esses eletrônicos de potência especializados injetam ou absorvem instantaneamente corrente reativa. Eles refletem com precisão a demanda de carga imediata em tempo real. A resposta inteira leva apenas milissegundos. Você evita completamente o desgaste mecânico. Os engenheiros eliminam a degradação física comum em sistemas mais antigos baseados em contatores.
Os resultados comerciais básicos definem o sucesso geral do projeto. Primeiro, você deve obter conformidade rigorosa com o código de rede localmente. A adesão a padrões como o IEEE 519 permanece completamente inegociável para grandes consumidores. Em segundo lugar, a implantação bem-sucedida elimina completamente as penalidades do fator de potência da concessionária. Estas multas eliminadas financiam diretamente a compra de capital inicial ao longo do tempo. Por fim, a compensação ativa reduz significativamente o estresse térmico em toda a sua infraestrutura. Os transformadores das instalações e os cabos de distribuição funcionam visivelmente mais frios. Esta redução térmica prolonga dramaticamente a sua vida útil operacional. Ele também libera capacidade presa em sua rede elétrica existente.
Melhores Práticas: Sempre avalie os níveis harmônicos de fundo existentes antes de instalar qualquer compensação de potência reativa. Capacitores passivos podem amplificar perigosamente os harmônicos se instalados de maneira descuidada. Você deve sempre optar por soluções ativas quando a distorção harmônica total (THD) de fundo exceder os limites da grade padrão.

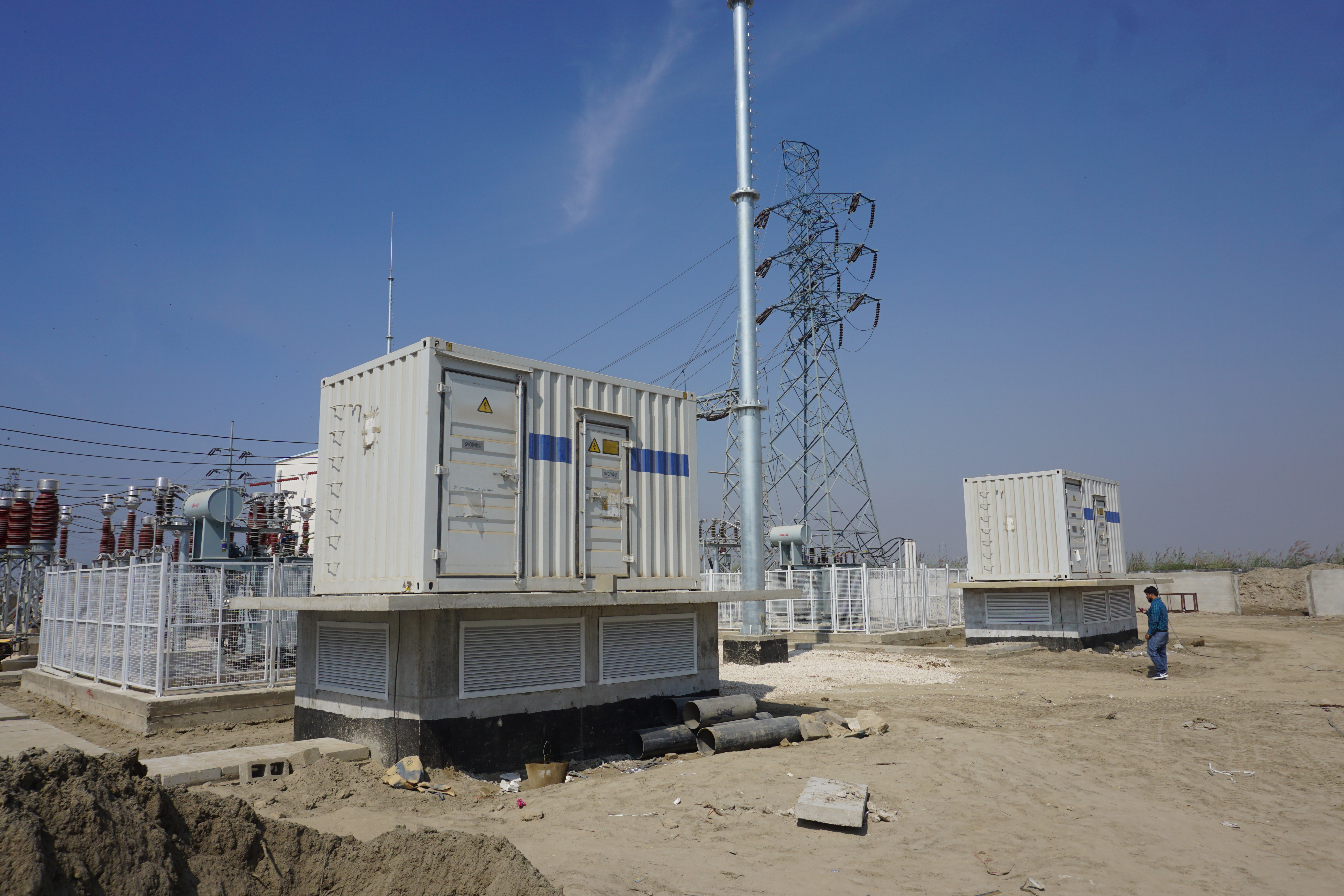

![\"Ao](\"https://iirorwxhqkmllq5m-static.micyjz.com/cloud/prBplKoqlkSRqlrnomqlim/33kV-outdoor-air-cooled-SVG-For-Mining-Hoist5175384401670807792.jpg\" "\\"\\"")
Muitos setores experimentam mudanças rápidas de carga continuamente ao longo do dia. Esses ambientes altamente dinâmicos geram os mais altos retornos sobre o investimento. Exploraremos três categorias principais de alto rendimento abaixo.
As operações de mineração dependem fortemente de enormes motores elétricos. Trituradores, transportadores e moinhos de bolas operam sob condições severas. Esses motores geram cargas indutivas severas constantemente. Quedas extremas de tensão ocorrem frequentemente durante as fases de inicialização de equipamentos pesados. Os gestores de instalações enfrentam imensos desafios para manter a estabilidade básica da rede. Implementando um O sistema SVG For Mining Hoist fornece estabilização elétrica imediata. As talhas verticais passam diariamente por ciclos intensos e altamente repetitivos de partida-parada. A rede local exige suporte reativo instantâneo durante esses ciclos. A compensação ativa evita afundamentos profundos de tensão com sucesso. Ele mantém as operações críticas de extração funcionando sem problemas, sem desarmar os relés de proteção.
A geração de energia renovável introduz uma volatilidade significativa na rede de serviços públicos. Painéis solares e turbinas eólicas produzem energia de forma imprevisível. Os requisitos de interligação à rede exigem agora uma regulação de tensão rigorosa e dinâmica. Os inversores agrícolas devem suportar continuamente a estabilidade da rede local durante falhas. A mitigação dinâmica da potência reativa torna-se absolutamente essencial aqui. Neutraliza a natureza inerentemente intermitente das fontes renováveis. As concessionárias modernas exigem conformidade rigorosa antes de permitir conexões iniciais à rede. A compensação ativa garante que sua planta atenda esses códigos rígidos de interconexão de maneira confiável. Ele também fornece recursos de proteção contra falhas críticas durante perturbações temporárias da rede.
A fabricação de precisão não tolera absolutamente nenhuma flutuação de energia. As fábricas de semicondutores operam com limites rígidos de tolerância zero. Mesmo quedas de tensão menores, de milissegundos, arruinam lotes inteiros de wafers de silício instantaneamente. A distorção harmônica perturba facilmente equipamentos de fotolitografia altamente sensíveis. Milhões de dólares permanecem em jogo constantemente durante a produção. Os geradores ativos fornecem correção de energia ultrarrápida e contínua de maneira confiável. Eles garantem fornecimento de energia altamente estável para linhas de fabricação profundamente sensíveis. Os engenheiros da fábrica contam com eles para eliminar desperdícios de produção causados por anomalias na rede.
Aplicabilidade no setor e principais benefícios | ||
Setor Industrial | Característica de carga primária | Principais benefícios da remuneração ativa |
|---|---|---|
Mineração Pesada e Extrativa | Carga indutiva pesada e transitória alta | Estabilização rápida de tensão e prevenção de afundamento |
Fazendas de energia renovável | Geração intermitente e volátil | Conformidade estrita de interconexão de rede |
Fábricas de semicondutores | Carga altamente sensível e não linear | Eliminação de desperdícios de produção dispendiosos |
Soldagem automotiva | Carga de impulso cíclica e ultrarrápida | Mitigação de cintilação e melhor qualidade de solda |
A eletrônica de potência requer condições ambientais específicas para prosperar ao longo de décadas. Existem limites de implantação em vários setores pesados. A transparência absoluta em relação aos possíveis riscos de falha garante melhores decisões de aquisição.
As indústrias pesadas geralmente apresentam atmosferas altamente corrosivas e prejudiciais. As partículas transportadas pelo ar dominam fortemente as fábricas de cimento. As plataformas de perfuração offshore expõem constantemente equipamentos sensíveis a sal extremo e alta umidade. A implantação de produtos eletrónicos delicados nestes setores acarreta riscos substanciais. A poeira obstrui facilmente as vias de ventilação internas rapidamente. A corrosão química degrada placas de circuitos desprotegidas com extrema rapidez. As estratégias de mitigação exigem uma engenharia rigorosa e especializada antecipadamente. As classificações de alta proteção de ingresso (IP) tornam-se estritamente obrigatórias. Os projetistas devem utilizar gabinetes com classificação IP54 ou IP65. Projetos de gabinetes especializados protegem eficazmente componentes internos críticos. Não se pode confiar em unidades comerciais padrão nestas instalações brutais. Os engenheiros também devem especificar o revestimento isolante aplicado fortemente em todas as placas de circuito impresso internas.
A eletrônica de potência de alta frequência gera constantemente calor interno substancial. O gerenciamento dessa pesada carga térmica evita falhas catastróficas de componentes. Um O Statcom Refrigerado a Ar funciona perfeitamente em instalações de fabricação industrial padrão. As instalações padrão geralmente oferecem um controle climático ambiente decente naturalmente. No entanto, ambientes operacionais extremos exigem abordagens distintas. Salas elétricas ultracompactas restringem significativamente o fluxo de ar necessário. As regiões de alta temperatura ambiente sobrecarregam os mecanismos básicos de refrigeração do ar muito além dos seus limites. Os sistemas de refrigeração líquida tornam-se absolutamente necessários nestes cenários extremos. Eles dissipam o calor com muito mais eficiência do que os ventiladores padrão. No entanto, o resfriamento líquido introduz requisitos complexos de manutenção do encanamento. As equipes da instalação devem verificar os níveis do líquido refrigerante e inspecionar regularmente se há microvazamentos.
Nem todas as instalações precisam de compensação ativa premium ultrarrápida. Algumas operações comerciais apresentam perfis de carga altamente estáveis e previsíveis. As cargas de mudança lenta dominam as estações de bombeamento contínuo de água ou edifícios comerciais básicos. Os gestores das instalações devem avaliar honestamente as suas reais necessidades de tempo de resposta. As despesas de capital para sistemas ativos premium são bastante elevadas. Os compensadores var estáticos tradicionais geralmente são suficientes aqui. Bancos de capacitores automatizados e desafinados também podem atender adequadamente às suas necessidades. Você deve justificar a despesa ativa extra com base inteiramente na volatilidade real da sua carga. Não exagere na engenharia de uma solução se sua carga permanecer perfeitamente estática.
As instalações industriais modernas expandem-se continuamente ao longo do tempo. A infraestrutura elétrica da planta deve acomodar perfeitamente o crescimento futuro da carga.
Os engenheiros devem adequar perfeitamente a capacidade de compensação às cargas industriais. Processos industriais massivos exigem reservas substanciais de energia reativa. A mitigação destas cargas invulgarmente pesadas requer muitas vezes uma Gerador Var estático de alta potência. O subdimensionamento do equipamento necessário leva a disparos contínuos por sobrecarga. O sistema interno se protege desligando durante picos de demanda. Por outro lado, superdimensionar a unidade desperdiça desnecessariamente seu valioso orçamento de capital. A correspondência precisa de capacidade depende inteiramente de dados históricos e detalhados de carga. Você deve calcular a demanda exata de kVar com precisão antes de fazer o pedido.
As expansões faseadas das instalações beneficiam-se fortemente dos designs modulares modernos. As arquiteturas modulares permitem que as empresas aumentem a capacidade gradualmente. Você pode instalar módulos de compensação básica inicialmente durante a primeira fase. À medida que a carga de produção da planta aumenta posteriormente, basta inserir módulos adicionais no rack. Essa abordagem escalonável minimiza com eficiência suas despesas de capital iniciais. Ele também cria redundância de sistema inerente e altamente valiosa. Se um único módulo falhar inesperadamente, outros continuarão operando perfeitamente. Sua instalação mantém compensação parcial em vez de perder proteção total. Projetos de módulos hot-swap também reduzem drasticamente o tempo médio de reparo (MTTR). Os técnicos podem substituir um bloco defeituoso com segurança em minutos.
Os compensadores ativos raramente operam em total isolamento. Eles devem integrar-se perfeitamente ao conjunto de manobras das instalações existentes. Os engenheiros devem coordená-los cuidadosamente com os Filtros Harmônicos Ativos (AHFs) existentes. A integração adequada evita interações de ressonância prejudiciais entre diferentes dispositivos ativos. Além disso, a conectividade da rede empresarial é muito importante atualmente. O equipamento deve comunicar-se sem problemas através de protocolos industriais padrão. A integração Modbus TCP ou Profinet conecta dispositivos locais a sistemas centralizados de gerenciamento de instalações. Essa conectividade digital permite o monitoramento contínuo do SCADA remotamente. Ele permite que as equipes de manutenção recebam alertas de manutenção preditiva instantaneamente.
Siga estas etapas essenciais de integração durante a implantação:
Verifique cuidadosamente a compatibilidade do protocolo de comunicação antes de conectar aos sistemas SCADA existentes.
Coordene cuidadosamente as configurações do relé de proteção com os disjuntores a montante para evitar disparos indesejados.
Teste extensivamente a estabilidade da operação paralela se estiver executando junto com filtros harmônicos ativos mais antigos.
Configure alarmes de monitoramento remoto especificamente para detecção precoce de falhas térmicas.
Estabeleça hierarquias de acesso claras para ajustes remotos de parâmetros através da rede.
A aquisição de equipamentos de qualidade de energia ativa requer uma avaliação sistemática e objetiva. Você deve ir muito além de simples fichas técnicas.
Avaliar apenas o custo unitário inicial muitas vezes engana os compradores industriais. Você deve considerar o valor comercial mais amplo gerado ao longo do tempo. Os sistemas ativos eliminam multas recorrentes de serviços públicos permanentemente. Esta poupança mensal imediata justifica rapidamente as despesas de capital iniciais. Eles também prolongam a vida útil operacional de transformadores de instalações caras. O estresse térmico reduzido evita substituições prematuras e dispendiosas de equipamentos. Além disso, considere os requisitos de manutenção bastante reduzidos. Os capacitores mecânicos precisam de substituições frequentes dos contatores. Os sistemas ativos de estado sólido eliminam essas falhas mecânicas recorrentes. A avaliação dessas economias operacionais de longo prazo fornece uma imagem muito mais clara do valor geral.
Escolher o fornecedor técnico certo reduz drasticamente os riscos do seu projeto. Procure estritamente fornecedores que ofereçam forte suporte de comissionamento local. A eletrônica de potência complexa requer ajuste especializado durante a inicialização. Verifique a disponibilidade local imediata de peças sobressalentes críticas. As longas cadeias de abastecimento internacionais atrasam significativamente as reparações urgentes. Examine os termos de garantia propostos para obter total transparência em relação às exclusões de peças. Exija dados de testes térmicos de concreto para seus projetos de gabinetes específicos. Fornecedores confiáveis fornecem resultados abrangentes de testes de aceitação de fábrica (FAT) mediante solicitação. Eles também devem ajudar sua equipe durante os testes de aceitação do site (SAT).
Nunca compre remuneração ativa com base em estimativas aproximadas. As suposições gerais da indústria frequentemente levam a erros de dimensionamento terríveis. Uma auditoria abrangente da qualidade da energia (PQ) continua a ser absolutamente imperativa. Engenheiros profissionais devem registrar os dados reais do perfil de carga da sua instalação. Eles capturam eventos transitórios de alta velocidade de forma eficaz. Eles também mapeiam com precisão os níveis de distorção harmônica da linha de base. Esses dados específicos de alta resolução determinam seus requisitos exatos de kVar. Isso garante que você obtenha sempre o equipamento de tamanho correto. Ignorar esta etapa crítica garante resultados operacionais insatisfatórios.
Erro comum: Depender exclusivamente de contas mensais de serviços públicos para dimensionar a remuneração ativa. As contas de serviços públicos mostram apenas médias mensais amplas. Eles ocultam completamente as demandas transitórias rápidas e de pico alto que realmente determinam o dimensionamento necessário do equipamento.
Os sistemas de remuneração ativos atendem excepcionalmente bem em vários setores globais. Eles estabilizam as redes, evitam falhas de equipamentos e eliminam penalidades de serviços públicos. No entanto, em última análise, os ambientes de aplicação específicos determinam os requisitos técnicos. Os fatores de forma, os métodos de resfriamento e as capacidades necessárias variam drasticamente entre uma instalação comercial interna e uma operação de mineração severa. Você deve combinar a solução especificamente com as restrições exclusivas de sua instalação.
Não adivinhe suas necessidades de energia reativa. Agende hoje mesmo uma auditoria de qualidade de energia profissional específica para o local. Fale diretamente com um engenheiro de aplicações especializado para discutir seus desafios. Peça-lhes que avaliem rigorosamente os dados reais das suas instalações em alta resolução antes de investir. O planejamento cuidadoso garante que a atualização da qualidade da energia ofereça confiabilidade máxima e valor comercial imediato.
R: Eles cumprem um objetivo final semelhante, fornecendo correção do fator de potência. No entanto, os sistemas activos funcionam de forma muito diferente. Eles são totalmente eletrônicos e fornecem compensação instantânea e contínua. Eles substituem os capacitores convencionais principalmente em ambientes de carga altamente dinâmicos e de rápida mudança. Instalações com cargas lentas e altamente estáveis muitas vezes ainda usam bancos de capacitores tradicionais de forma eficaz.
R: Sim, eles podem operar em condições adversas. No entanto, isso requer engenharia altamente específica. Você deve usar gabinetes com alta classificação IP para bloquear efetivamente a poeira transportada pelo ar. O calor extremo exige gerenciamento térmico avançado, como sistemas de refrigeração líquida. Os modelos comerciais padrão falharão rapidamente se forem implantados fora de salas elétricas limpas e com temperatura controlada.
R: Alguns modelos avançados oferecem recursos básicos de mitigação de harmônicas. No entanto, sua função principal continua sendo a compensação dinâmica de potência reativa. Eles estabilizam principalmente a tensão e corrigem o fator de potência. Por outro lado, os AHFs são explicitamente projetados para cancelamento harmônico abrangente. Eles visam e eliminam ativamente ordens harmônicas complexas geradas por cargas industriais não lineares pesadas.
R: Os compensadores ativos industriais normalmente oferecem uma vida útil de 10 a 15 anos ou mais. Essa longevidade depende muito de fatores ambientais. O controle rigoroso da temperatura ambiente maximiza a sobrevivência dos componentes internos. A manutenção preventiva de rotina também desempenha um papel crítico. A manutenção regular dos ventiladores e a substituição dos filtros de ar garantem vida útil operacional máxima.
