A estabilização da rede de alta tensão depende fortemente de compensadores estáticos síncronos (STATCOMs), mas a eletrônica de potência que impulsiona esses sistemas gera cargas térmicas maciças e contínuas que ameaçam a estabilidade operacional. Gargalos térmicos na compensação de potência reativa levam à redução da capacidade do equipamento, falha prematura de componentes e comprometimento da estabilidade da rede. Os sistemas tradicionais de resfriamento de ar e de água em circuito aberto enfrentam dificuldades com escalabilidade, regulamentações de descarga ambiental e altas despesas de manutenção. Avaliando o STATCOM refrigerado a água em circuito fechado A arquitetura serve como padrão técnico para implantações STATCOM de missão crítica e de alta capacidade. Esta abordagem equilibra a eficiência térmica com as realidades ambientais, sociais e operacionais. Os operadores de rede precisam de suporte confiável de energia reativa sem a ameaça constante de desligamentos térmicos. Ao isolar o meio de resfriamento do ambiente externo, os engenheiros podem levar os módulos de potência às suas classificações máximas, mantendo ao mesmo tempo um controle rigoroso da temperatura em todas as condições operacionais.
A injeção e absorção de energia reativa colocam um estresse imenso na eletrônica de potência. Os transistores bipolares de porta isolada (IGBTs) e os tiristores comutados por porta integrados (IGCTs) lidam com correntes elétricas massivas durante eventos de passagem de falha na rede e regulação de tensão em estado estacionário. Esta comutação contínua gera energia térmica significativa diretamente na junção do semicondutor. O calor se acumula rapidamente dentro do invólucro do módulo. Se não for gerenciada, essa energia térmica causa graves gargalos operacionais e força o sistema de controle a reduzir a potência do compensador para evitar falhas catastróficas.
Existe uma correlação direta entre ciclos térmicos extremos e a degradação da vida útil dos semicondutores. A fadiga do material ocorre quando os componentes se expandem e contraem repetidamente sob temperaturas flutuantes. O coeficiente de expansão térmica difere entre a matriz de silício, as camadas de solda e a placa de base de cobre. Com o tempo, essa incompatibilidade causa fadiga da junta de solda e descolamento da ligação do fio. Você verá um aumento na resistência térmica à medida que as camadas de solda se delaminam, o que apenas acelera o processo de aquecimento em um ciclo de feedback destrutivo.
Os critérios de sucesso para o arrefecimento destes sistemas são rigorosos. Os operadores devem manter uma faixa de temperatura estreita e estável sob condições de carga da rede altamente variáveis. O controle térmico preciso evita falhas prematuras e garante que o compensador possa responder instantaneamente às falhas da rede. Um gerador var estático refrigerado a água consegue isso extraindo calor diretamente da placa de base usando placas frias líquidas, oferecendo um coeficiente de transferência térmica exponencialmente maior que o ar forçado.
| Método de resfriamento | Coeficiente de transferência de calor (W/m²K) | Estresse no ciclismo térmico | Eficiência da pegada |
|---|---|---|---|
| Convecção Natural (Ar) | 5 - 25 | Alto | Pobre |
| Resfriamento de Ar Forçado | 25 - 250 | Moderado | Moderado |
| Água em circuito aberto | 500 - 3.000 | Baixo | Bom |
| Líquido de circuito fechado | 1.000 - 5.000+ | Muito baixo | Excelente |
As metodologias tradicionais de resfriamento apresentam severas limitações em escala de utilidade. O resfriamento do ar requer uma pegada física enorme. Grandes ventiladores e extensos dissipadores de calor consomem valiosos imóveis da subestação. Esses sistemas também geram alto ruído acústico, complicando a implantação perto de zonas residenciais ou centros urbanos onde as leis sobre ruído são rigorosamente aplicadas. Além disso, o ar tem uma capacidade de dissipação de calor fundamentalmente limitada. Ele não consegue gerenciar com eficiência a densidade térmica de sistemas de energia reativa modernos e de alta capacidade sem exigir um fluxo de ar volumétrico massivo, que por sua vez consome grande energia parasita.
Os sistemas de água em circuito aberto introduzem diferentes atritos operacionais. Eles dependem do consumo contínuo de água, proveniente de fontes municipais ou naturais locais. Isso expõe a tubulação interna a incrustações e incrustações biológicas. As configurações de circuito aberto também enfrentam regulamentações ambientais rigorosas em relação à descarga de água aquecida. Despejar água quente de volta aos ecossistemas locais perturba a vida aquática e exige um rigoroso escrutínio regulatório.
![\"Circuito](\"https://iirorwxhqkmllq5m-static.micyjz.com/cloud/poBplKoqlkSRplmnrrooip/news_main_image_181323841734183313604.jpg\")
Uma arquitetura robusta de refrigeração líquida depende de vários componentes de hardware interconectados trabalhando em uníssono. Os principais acionadores mecânicos são estações de bombeamento redundantes. Estes garantem o movimento contínuo do fluido mesmo durante ciclos de manutenção ou falhas mecânicas inesperadas. Os trocadores de calor líquido-líquido ou líquido-ar transferem a energia térmica acumulada para longe do circuito primário e a rejeitam para o meio de resfriamento secundário. As unidades de deionização filtram continuamente um fluxo de desvio do fluido para manter a segurança elétrica. Os tanques de expansão absorvem alterações de pressão volumétrica causadas por flutuações de temperatura à medida que o compensador passa de marcha lenta para carga total.

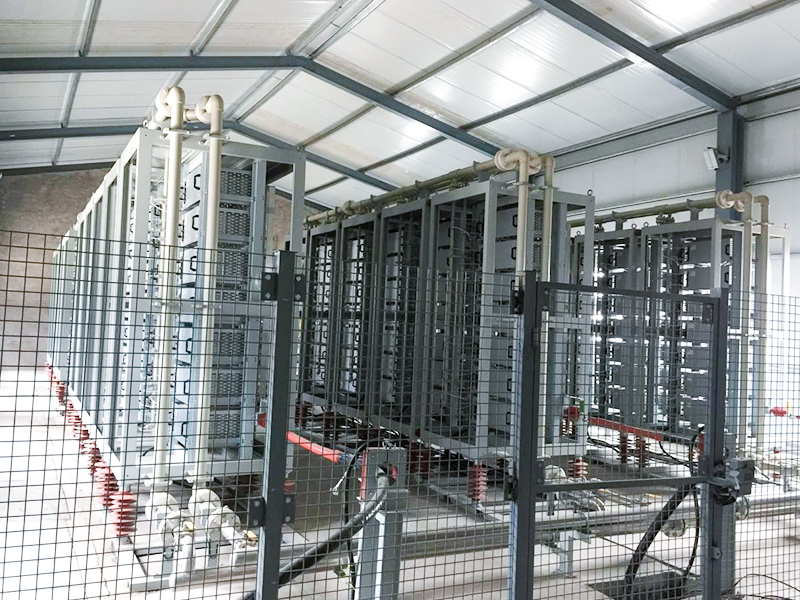

A sistema de refrigeração de água em circuito fechado circula continuamente o refrigerante através de dissipadores de calor diretamente conectados aos módulos de potência. Ele transfere o calor sem expor o fluido ao ambiente externo. Este isolamento mecânico é uma enorme vantagem. Um sistema de refrigeração STATCOM selado protege componentes sensíveis de alta tensão contra poeira, detritos e contaminantes externos transportados pelo ar. Você não precisa se preocupar com partículas industriais obstruindo os dissipadores de calor ou degradando as folgas dielétricas dentro da sala de válvulas.
| Componente | Função Primária | Requisito de manutenção |
|---|---|---|
| Bombas de Circulação Principais | Conduza o líquido refrigerante através do circuito primário e das placas frias. | Inspeção de rolamentos, substituição de vedações. |
| Cartucho de Deionização | Remova os íons condutores do fluxo de refrigerante. | Substituição do leito de resina com base em alarmes de condutividade. |
| Trocador de calor | Transfira energia térmica para o circuito secundário ou para o ar ambiente. | Lavagem periódica, limpeza de aletas (se secundário resfriado a ar). |
| Tanque de Expansão | Mantenha a pressão do sistema e absorva a expansão do fluido. | Verificação de pré-carga de nitrogênio. |
| Válvula de três vias | Regule a temperatura do líquido refrigerante ignorando o trocador de calor. | Calibração do atuador e teste de curso. |
Ambientes de alta tensão exigem especificações rígidas de fluidos. Manter a baixa condutividade elétrica é uma necessidade absoluta. Os operadores usam água deionizada altamente purificada para evitar arcos e falhas elétricas. A água da torneira padrão contém íons minerais que conduzem eletricidade, o que causaria curtos-circuitos catastróficos dentro dos módulos de energia se ocorresse um pequeno vazamento ou se o fluido preenchesse uma lacuna de alta tensão. No entanto, a água deionizada pura é altamente agressiva e corrosiva para os materiais de tubulação padrão, pois procura extrair íons dos metais circundantes.
Isso introduz realidades químicas complexas. O sistema requer um coquetel preciso de aditivos para permanecer estável durante uma vida útil de vinte anos. O anticongelante, normalmente uma mistura de etileno ou propilenoglicol de alta pureza, evita o congelamento em climas frios e altera o ponto de ebulição. Os biocidas impedem o crescimento bacteriano dentro dos canos escuros e quentes. Os inibidores de corrosão passivam as superfícies metálicas internas, criando uma camada protetora microscópica que evita que a água deionizada ataque os componentes de aço inoxidável ou alumínio.
Isto cria um risco potencial de bomba-relógio química. Se negligenciada, a degradação do glicol forma subprodutos ácidos. A degradação do biocida leva à incrustação orgânica. Estas reações comprometem rapidamente a rigidez dielétrica da água deionizada, colocando em risco todo o compensador. Gerenciar essa química requer disciplina.
A regulação dinâmica do fluxo é necessária para manter o equilíbrio térmico. A estação de resfriamento regula dinamicamente as taxas de fluxo do líquido refrigerante e o desempenho do trocador de calor. Ele utiliza bombas de acionamento de frequência variável (VFD) e válvulas modulantes de desvio de três vias. Esses mecanismos respondem instantaneamente às variações de carga em tempo real. Quando a rede exige potência reativa máxima durante uma queda de tensão, as bombas aceleram para remover o excesso de calor. Quando o sistema está ocioso, as bombas desaceleram, reduzindo perdas parasitas e desgaste mecânico.
A arquitetura do sistema deve incluir redundância N+1 ou N+2 na configuração da bomba. Isto garante a operação contínua mesmo durante uma falha de componente individual. Você não pode se dar ao luxo de colocar off-line um ativo crítico da rede para uma simples substituição da vedação da bomba. O sistema de controle gira automaticamente as bombas de avanço e atraso para garantir desgaste uniforme nos ativos mecânicos. Esta estabilidade térmica se conecta diretamente ao Confiabilidade STATCOM refrigerada a água. Ao eliminar o estresse térmico e manter as temperaturas das junções bem abaixo de suas classificações máximas, os operadores estendem significativamente o tempo médio entre falhas (MTBF) para os componentes eletrônicos de potência primários.
As restrições espaciais muitas vezes determinam o projeto da subestação, especialmente em ambientes urbanos ou plataformas eólicas offshore. Um refrigerado a água para ambiente interno STATCOM requer uma pegada física significativamente reduzida em comparação com extensos bancos de capacitores refrigerados a ar externos e enormes dissipadores de calor. O resfriamento líquido pode extrair calor de forma eficiente de módulos de energia densamente compactados. Isso permite que os engenheiros alojem todo o sistema em gabinetes compactos e climatizados ou em contêineres de transporte padrão.
A integração das instalações requer um planejamento cuidadoso. As considerações de carga estrutural são fundamentais, pois a tubulação de aço inoxidável cheia de água adiciona peso substancial ao piso da instalação. As restrições de roteamento devem ser mapeadas para evitar interferência com cabeamento e barramentos de alta tensão existentes. A integração adequada com a infraestrutura existente da subestação garante acesso seguro para manutenção e fluxos de trabalho operacionais simplificados. Você deve projetar o layout da tubulação para permitir a fácil ventilação do ar preso e a drenagem completa durante grandes revisões de manutenção.
A sustentabilidade é um dos principais impulsionadores da infraestrutura de rede moderna. As arquiteturas de circuito fechado oferecem uma vantagem distinta de sustentabilidade. Eles alcançam consumo zero de água durante operações padrão. O sistema requer apenas reabastecimento ocasional para compensar pequenas evaporações através de saídas de ar automáticas ou pequenas perdas durante a troca do filtro. Isto elimina a descarga de águas residuais e a poluição térmica nos corpos hídricos locais.
Abordar as preocupações comunitárias e regulatórias é muito mais fácil quando você pode provar que a instalação não irá drenar os aquíferos locais. Mitigar a comunidade e permitir ansiedades requer uma comunicação clara. Os equívocos públicos muitas vezes equiparam qualquer instalação refrigerada a água ao esgotamento de água ou ao escoamento de produtos químicos no estilo de um data center. Um sistema selado facilita as avaliações de impacto ambiental local. Acelera a concessão de licenças de ligação à rede em regiões com escassez de água, demonstrando uma gestão responsável dos recursos. Basta preencher o circuito uma vez durante o comissionamento e o fluido permanece contido durante anos.
O risco mais grave no resfriamento líquido é a falha catastrófica do sistema causada pela entrada de água. Se o fluido condutivo atingir a eletrônica de potência de alta tensão, causará um curto-circuito elétrico imediato. Isto destrói o equipamento e representa graves riscos de segurança para o pessoal. A mitigação requer uma abordagem de engenharia em múltiplas camadas. Especifique o requisito para tubulação de parede dupla em áreas críticas diretamente acima da sala de válvulas. Instale sensores de umidade estrategicamente posicionados abaixo de todos os componentes que transportam fluidos e nos pontos mais baixos do gabinete.
Implemente projetos de sistemas de pressão negativa sempre que possível. Num circuito de pressão negativa, a bomba puxa o líquido refrigerante através das placas frias em vez de empurrá-lo. Se ocorrer uma ruptura no tubo, o sistema aspira ar para o circuito em vez de borrifar água nos componentes eletrônicos. Válvulas de isolamento automatizadas de ação rápida devem ser integradas para interromper instantaneamente o fluxo de fluido ao detectar uma queda de pressão, uma incompatibilidade de fluxo ou um alerta de umidade dos sensores do piso.
Com o tempo, o ecossistema de fluidos internos pode degradar-se. O principal risco é uma perda gradual de rigidez dielétrica ou eficiência de transferência térmica. Isso acontece devido à degradação química, crescimento biológico ou incrustação interna do tubo. Se os inibidores de corrosão falharem, partículas microscópicas de metal entram no fluido, aumentando sua condutividade. Se a resina de deionização saturar, ela não poderá mais extrair esses íons perdidos do refrigerante.
A mitigação depende de vigilância constante. Implemente monitoramento de condutividade contínuo e automatizado vinculado diretamente ao sistema SCADA da instalação. Defina limites de alarme rigorosos para resistência a fluidos. Os operadores devem cumprir rigorosamente os cronogramas de substituição do líquido refrigerante especificados pelo fornecedor. A amostragem química de rotina evita corrosão interna e pontos quentes térmicos localizados, garantindo que o compensador opere dentro dos parâmetros térmicos projetados. Você deve tratar o líquido refrigerante como um componente crítico, e não apenas como uma consideração tardia de manutenção.
O resfriamento a água em circuito fechado serve como um pré-requisito técnico para STATCOMs de alta capacidade e em escala de serviço público, onde a pegada, a conformidade ambiental e a confiabilidade térmica determinam o sucesso do projeto. As equipes de compras e engenharia devem priorizar fornecedores que demonstrem redundância robusta de bombas N+1, monitoramento integrado de condutividade em tempo real e cronogramas transparentes de manutenção química.
R: É um compensador de potência reativa que utiliza um sistema de refrigeração líquida selado e de circulação contínua. Essa arquitetura gerencia o intenso calor gerado pela eletrônica de potência sem consumir água bruta ou descarregar águas residuais aquecidas no meio ambiente.
R: A natureza selada do sistema reutiliza exatamente o mesmo refrigerante indefinidamente. Ao contrário dos sistemas de circuito aberto que captam e descarregam constantemente água municipal bruta, uma configuração de circuito fechado requer apenas pequenos reabastecimentos para raras perdas de manutenção.
R: Sim, quando projetado corretamente. Eles utilizam água deionizada altamente purificada com baixa condutividade elétrica. Camadas de segurança adicionais incluem projetos de tubulação de pressão negativa, contenção de parede dupla e sensores automatizados de detecção de vazamento que isolam o fluido instantaneamente.
R: A manutenção de rotina envolve a verificação do funcionamento da bomba mecânica e a substituição dos leitos de resina desionizante. Os técnicos também devem monitorar os níveis de condutividade do líquido refrigerante e verificar se os inibidores de corrosão e os biocidas permanecem adequadamente equilibrados para evitar a degradação interna.
R: A água deionizada não possui os íons minerais naturais que conduzem eletricidade. Essa alta rigidez dielétrica evita curtos-circuitos catastróficos e arcos se o fluido de resfriamento estiver próximo dos módulos de potência de alta tensão.
R: O controle preciso da temperatura evita ciclos térmicos extremos. Ao manter um ambiente térmico estável, o sistema de resfriamento evita estresse mecânico, fadiga de solda e falha prematura em componentes semicondutores críticos, como IGBTs e IGCTs.
