As talhas de mineração levam as redes de distribuição elétrica ao seu limite absoluto. As talhas de atrito e de tambor exigem um torque enorme durante as fases de aceleração rápida, puxando correntes reativas pesadas e instantâneas através da grade da mina. Esse consumo repentino causa graves quedas de tensão, oscilações perceptíveis e baixo fator de potência. Quando a tensão da rede cai, os inversores de frequência variável desarmam, interrompendo a produção. O constante estresse térmico e mecânico também degrada transformadores e motores prematuramente. Você não pode resolver isso com comutação mecânica lenta. Você precisa de compensação dinâmica de potência reativa de subciclo diretamente na fonte de carga. Implementando um STATCOM para talhas de mineração fornece o padrão técnico para corrigir esses problemas de qualidade de energia de alto impacto. Ele injeta ou absorve energia reativa em milissegundos, correspondendo ao perfil de carga agressivo da talha. Isso estabiliza a tensão local, garante conformidade rigorosa com a rede e mantém seu equipamento de extração crítico funcionando sem interrupção.
Resposta rápida: STATCOMs fornecem injeção de energia reativa em subciclo (normalmente <5 ms), combinando com o perfil de carga agressivo das talhas de mineração para evitar quedas de tensão.
Conformidade da rede: A implementação da compensação dinâmica elimina penalidades da concessionária por baixo fator de potência e distorção harmônica excessiva.
Longevidade do equipamento: A estabilização da tensão local reduz o estresse térmico e mecânico em motores de talha, transformadores e equipamentos sensíveis adjacentes.
Mudança de tecnologia: SVGs (geradores estáticos de var) modernos de média tensão e STATCOMs superam os SVCs (compensadores estáticos de var) legados, oferecendo dimensões menores, risco de ressonância zero e desempenho superior de baixa tensão.
As talhas de fricção e de tambor operam em ciclos de trabalho agressivos e repetitivos. Um ciclo padrão envolve aceleração rápida, um curto funcionamento em estado estacionário e desaceleração regenerativa acentuada. Durante a fase inicial de aceleração, o motor da talha deve superar a inércia estática do contentor totalmente carregado e dos pesados cabos de aço. Isso exige que o motor consuma até 300% de sua corrente nominal por vários segundos. Esse consumo instantâneo de energia puxa fortes correntes reativas (kVAR) através da rede de distribuição de média tensão da mina.
Quando grandes correntes reativas fluem através da impedância inerente dos principais transformadores abaixadores da mina e dos longos cabos de alimentação, ocorre uma grave queda de tensão. A tensão da rede local cai instantaneamente. Medimos esta queda de tensão usando a fórmula básica de aproximação onde a queda é igual à corrente reativa multiplicada pela reatância do sistema. Em uma rede de mineração fraca, uma talha grande pode facilmente causar uma queda de tensão de 10% a 15% no barramento principal.
Estas quedas de tensão introduzem graves riscos operacionais em todo o local. Os inversores de frequência variável (VFDs) e os inversores CC monitoram continuamente a tensão da rede de entrada. Se a tensão cair abaixo de um limite crítico pré-programado, esses inversores desarmam na proteção contra subtensão para salvar seus capacitores internos do barramento CC. Uma talha tropeçada interrompe a produção imediatamente. Ele prende pessoal ou cargas pesadas de minério no meio do eixo. A recuperação de uma viagem de carro desperdiça um tempo operacional valioso e requer reinicializações manuais. Você precisa de robusto compensação de potência reativa da talha de mineração para evitar essas quedas repentinas e manter todas as unidades adjacentes online.
Historicamente, os engenheiros utilizaram bancos de capacitores fixos ou comutados mecanicamente para correção básica do fator de potência. Esses sistemas legados falham completamente em aplicações de içamento dinâmico. Os contatores mecânicos levam vários ciclos apenas para fechar. Eles operam muito lentamente para corresponder às flutuações de energia de menos de um segundo de um ciclo de elevação rápido. No momento em que o banco de capacitores é acionado, a talha já atingiu o estado estacionário e a demanda reativa caiu. Além disso, se um banco de capacitores permanecer conectado durante a desaceleração da talha, ele compensa excessivamente. O sistema injeta energia reativa em excesso em uma rede levemente carregada, causando condições perigosas de sobretensão que danificam componentes eletrônicos sensíveis.
Os Compensadores Estáticos Var (SVCs) baseados em tiristores legados também ficam aquém dos requisitos de mineração modernos. Os SVCs dependem de grandes componentes passivos, como enormes indutores de núcleo de ar e bancos de capacitores comutados por tiristores. Eles exigem extensas pegadas físicas e o espaço continua sendo uma vantagem em ambientes de mineração subterrânea ou de superfície lotados. Mais importante ainda, um SVC atua como uma impedância variável. Sua saída reativa degrada quadraticamente à medida que a tensão do sistema cai. Quando você mais precisa de suporte reativo – durante uma grave queda de tensão – um SVC fornece menos ajuda. Seus componentes passivos também introduzem riscos de ressonância significativos com os harmônicos de rede existentes gerados pelos acionamentos da talha.
![\"35kV](\"https://iirorwxhqkmllq5m-static.micyjz.com/cloud/piBplKoqlkSRmllpriklip/news_main_image_35kV-outdoor-water-cooled-STATCOM-For-Mining-Hoist7586772042811522023.jpg\" "\\"\\"")
O Compensador Estático Síncrono muda a forma como lidamos com a regulação de tensão industrial. Em sua essência está o Conversor de Fonte de Tensão (VSC). O VSC emparelha diretamente com um robusto banco de capacitores DC. Juntos, eles utilizam transistores bipolares de porta isolada (IGBTs) de alta velocidade comutando em frequências acima de 10kHz para gerar uma tensão CA sintética altamente controlável. Este sistema injeta ou absorve energia reativa instantaneamente com base em medições da rede em tempo real.
O banco de capacitores DC desempenha um papel crítico neste processo. Ele suporta e estabiliza a tensão controlada do barramento CC. A operação contínua e confiável do VSC depende inteiramente da manutenção deste barramento CC estável. Se a tensão CA sintética gerada pelo VSC for superior à tensão da rede, o STATCOM injeta potência reativa capacitiva. Se for menor, absorve potência reativa indutiva.
Os STATCOMs possuem características de tensão-corrente superiores em comparação com tecnologias legadas. Eles atuam como uma verdadeira fonte de corrente em vez de uma impedância variável. A sua corrente de saída reativa permanece linear e independente da tensão da rede. Isso significa que um STATCOM fornece corrente de saída capacitiva total, mesmo em tensões de sistema fortemente reduzidas. Quando a rede da mina cede sob uma carga pesada de elevação, o STATCOM empurra a corrente reativa máxima para manter a tensão de volta aos níveis nominais.
As talhas de mineração exigem velocidades de resposta extremas para manter a estabilidade. Medimos as métricas de tempo de resposta em milissegundos. Um STATCOM moderno oferece uma verdadeira resposta de subciclo. Ele reage às mudanças na grade em menos de 5 milissegundos. Esta velocidade extremamente rápida reflete perfeitamente o perfil de carga agressivo e pontiagudo da talha. Ele detecta a queda de tensão antes que ela atinja equipamentos adjacentes sensíveis. A comutação mecânica lenta simplesmente não pode competir com a comutação IGBT de estado sólido.
Esses sistemas avançados fazem muito mais do que apenas corrigir o fator de potência. Eles atenuam simultaneamente os harmônicos de ordem inferior. A eletrônica de potência da talha, especialmente retificadores grandes de 12 ou 24 pulsos, gera distorção harmônica significativa. O STATCOM filtra ativamente essas anomalias injetando correntes de contrafase. Além disso, o sistema mantém operação síncrona durante grandes perturbações externas. Se as linhas de alimentação pesada adjacentes mudarem ou ocorrer um curto-circuito multifásico no lado da concessionária, o STATCOM estabiliza a rede local. Ele evita falhas elétricas em cascata na rede de distribuição da mina e ajuda todo o local a superar falhas transitórias.
O dimensionamento adequado determina o sucesso final do sistema. Você deve avaliar com precisão a demanda de potência reativa de pico da talha usando analisadores de qualidade de energia de alta velocidade registrando em intervalos de 1 ms. Em seguida, avalie o nível de falha de curto-circuito (MVA) da rede de alimentação. Finalmente, defina os limites estritos do passo de tensão exigidos pelas regulamentações locais. Estas três variáveis determinam a classificação exata de kVAR necessária. Implementando a compensação de potência reativa de média tensão requer engenharia precisa e perfil de carga completo.
O posicionamento é tão importante quanto a capacidade geral. Instale o STATCOM próximo a cargas críticas. Coloque-o diretamente na subestação de elevação sempre que possível. Não o coloque na entrada principal da rede elétrica a quilômetros de distância. A colocação local maximiza a estabilização da tensão diretamente na fonte da perturbação. Ele minimiza as perdas na rede de distribuição interna da mina e libera capacidade térmica nos transformadores a montante.
Muitos sites utilizam sistemas de compensação híbridos. Eles combinam um STATCOM dinâmico com bancos de capacitores fixos. Esta estratégia otimiza as despesas de capital. Os bancos fixos atendem à demanda reativa de carga base constante dos ventiladores e bombas da mina. O STATCOM lida com as flutuações dinâmicas e de alta velocidade da talha, ao mesmo tempo que filtra ativamente qualquer ressonância criada pelos capacitores fixos.
A terminologia da indústria muitas vezes se sobrepõe, causando confusão durante a aquisição. Os STATCOMs tradicionais em escala de utilidade diferem significativamente dos designs modulares modernos. Hoje, os engenheiros frequentemente implantam o SVG de média tensão para talhas de mineração. SVG significa Gerador de Var Estático. Ele utiliza topologias avançadas e modulares baseadas em IGBT em vez de blocos conversores monolíticos.
Esses SVGs modulares oferecem enormes benefícios operacionais para aplicações de mineração. Eles fornecem redundância integrada. Se um módulo de potência falhar, os módulos restantes continuarão operando com uma capacidade total ligeiramente reduzida. Eles oferecem escalabilidade perfeita. Você pode adicionar módulos de energia à medida que a produção da mina se expande e as cargas de elevação aumentam. A manutenção torna-se uma simples troca de um bloco de energia padronizado. Essa modularidade reduz drasticamente o tempo médio de reparo (MTTR) para menos de 30 minutos e evita tempos de inatividade prolongados em comparação com a manutenção de sistemas legados.
A eletrônica de alta potência gera calor substancial durante a operação. A metodologia de resfriamento escolhida determina a confiabilidade a longo prazo. Avaliamos as opções de resfriamento com base na realidade real do local da mina, não apenas nas condições de laboratório.
Os sistemas refrigerados a ar são adequados para salas elétricas limpas e com temperatura controlada. Eles apresentam menor complexidade mecânica inicial. Ventiladores de alto volume empurram o ar ambiente através de grandes dissipadores de calor de alumínio. No entanto, eles exigem grandes volumes de ar para funcionar corretamente. Eles lutam em ambientes altamente poluídos, onde pó de carvão condutor ou partículas metálicas obstruem os filtros rapidamente, levando ao estrangulamento térmico.

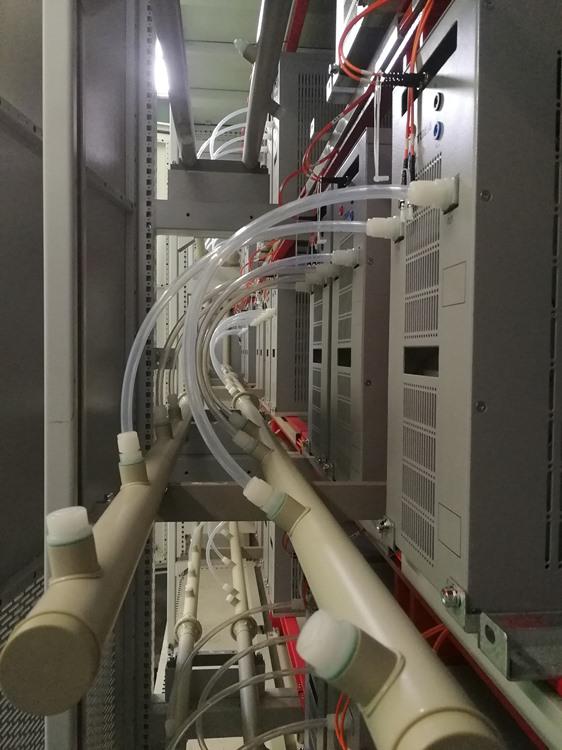

A O STATCOM resfriado a água torna-se absolutamente necessário para unidades de alta capacidade. Ambientes de mineração difíceis e com espaço limitado exigem isso. O resfriamento a água oferece densidade de potência excepcional. Ele reduz significativamente o espaço total do equipamento. Mais importante ainda, isola os componentes eletrônicos de potência sensíveis do ar ambiente corrosivo. A água deionizada flui diretamente através de placas frias montadas nos IGBTs. O calor é transferido para um circuito secundário de água bruta através de um trocador de calor de aço inoxidável. Poeira condutora e altas temperaturas ambientes não conseguem penetrar no sistema de circuito fechado.
Recurso | STATCOM refrigerado a ar | STATCOM resfriado a água |
|---|---|---|
Densidade de potência | Pegada moderada, requer grande espaço livre para fluxo de ar. | Alta densidade de potência, tamanho altamente compacto. |
Isolamento Ambiental | Vulnerável à poeira e umidade ambiente. Requer mudanças frequentes de filtro. | Sistema de circuito fechado totalmente isolado. Impermeável à poeira externa. |
Complexidade de manutenção | Substituição simples do ventilador. Alta manutenção do filtro. | Requer verificações de condutividade do líquido refrigerante e manutenção da bomba. |
Melhor Aplicação | E-houses limpos e climatizados com necessidades moderadas de capacidade. | Locais de minas difíceis e empoeirados que exigem grande potência reativa em espaços apertados. |
O baixo fator de potência destrói os orçamentos operacionais mês após mês. As concessionárias monitoram a energia reativa consumida por todo o local da mina. Aplicam pesadas sanções financeiras quando o factor de potência global cai abaixo dos limites contratuais específicos, muitas vezes em torno de 0,95. Grandes guindastes de mineração são famosos por arrastar essa métrica para baixo devido ao seu enorme consumo reativo durante a aceleração.
Manter um fator de potência próximo da unidade elimina essas contas recorrentes de serviços públicos. A compensação dinâmica garante a conformidade rigorosa com os códigos de rede locais. Evita sobretaxas de procura máxima dispendiosas com base nas tarifas de kVA. Quando você aumenta o fator de potência para 0,99, sua demanda de kVA cai significativamente. As economias financeiras geradas com a eliminação dessas penalidades financiam diretamente o investimento em equipamentos. Os sites geralmente obtêm um retorno completo do investimento em poucos anos.
A estabilidade da tensão está diretamente correlacionada com a longevidade do equipamento elétrico. As quedas de tensão forçam os motores de elevação a consumir correntes mais altas para manter o torque mecânico necessário. Corrente mais alta gera excesso de calor $I^2R$ dentro dos enrolamentos. Esta degradação térmica repetida destrói os enrolamentos do transformador ao longo do tempo. Isso destrói o isolamento do motor prematuramente, causando curtos-circuitos catastróficos.
Uma fonte elétrica estável evita totalmente esse estresse térmico. Também reduz as vibrações mecânicas. As pulsações de torque na mecânica da talha desaparecem quando a alimentação elétrica permanece rígida. A energia elétrica suave se traduz diretamente em uma operação mecânica suave. Você substitui menos motores. Você rebobina menos transformadores. Você evita os enormes custos associados à substituição de equipamentos pesados e interrupções de manutenção não planejadas.
Os padrões internacionais regem estritamente as redes elétricas das minas. Padrões como IEEE 519 limitam estritamente a distorção harmônica permitida no ponto de acoplamento comum. Os códigos de rede locais determinam os limites de oscilação de tensão permitidos para proteger as instalações industriais vizinhas. A não conformidade resulta em paralisações operacionais forçadas ou multas regulatórias pesadas.
Integrando robusto soluções de qualidade de energia para mineração garantem conformidade. O STATCOM atua como uma blindagem elétrica ativa. Ele evita que o forte ruído elétrico da talha polua a rede elétrica mais ampla. Você atende a todos os requisitos regulatórios sem esforço, mantendo velocidades máximas de produção. A concessionária vê uma carga limpa e estável, independentemente da agressividade com que a talha opera no subsolo.
Conectar um STATCOM a uma rede de média ou alta tensão requer engenharia elétrica precisa. As redes de mineração padrão operam em vários níveis de tensão, normalmente 3,3kV, 6,6kV, 11kV ou 33kV. Os engenheiros utilizam dois métodos principais de conexão. Eles usam transformadores de acoplamento abaixadores padrão para conectar módulos SVG de baixa tensão ou usam inversores multinível de conexão direta.
A avançada topologia Cascaded H-Bridge (CHB) permite conexão direta a médias tensões sem a necessidade de um transformador de acoplamento pesado e caro. O CHB conecta várias células de energia de baixa tensão em série para construir a onda senoidal de média tensão. Os procedimentos de sincronização permanecem críticos durante o comissionamento. O sistema de controle deve travar a fase com a rede instantaneamente após a inicialização. A integração de controle convencional garante operação perfeita com a rede SCADA existente na mina via Modbus TCP ou IEC 61850. A coordenação do relé de proteção evita disparos indesejados durante falhas externas na rede. Você deve aderir estritamente aos protocolos de realização de alta tensão para garantir a segurança do pessoal e a estabilidade do sistema.
Os ambientes de mineração destroem rapidamente os componentes eletrônicos sensíveis. Carvão condutor ou poeira metálica causam curtos-circuitos catastróficos nos terminais expostos. A alta umidade ambiente degrada as placas de circuito impresso. A vibração mecânica constante de máquinas pesadas próximas afrouxa as conexões elétricas. Você deve identificar e mitigar esses riscos de implantação antes da instalação.
As estratégias de mitigação concentram-se fortemente no isolamento ambiental. Use gabinetes com classificação IP54 ou IP55 para serviços pesados. Implante soluções de e-house em contêineres para instalações externas. Esses contêineres de aço personalizados fornecem um microclima controlado para os componentes eletrônicos, completo com supressão de incêndio e HVAC. Utilize circuitos de resfriamento isolados para manter contaminantes externos completamente longe dos módulos IGBT sensíveis.
Os requisitos padrão de O&M garantem a confiabilidade do equipamento a longo prazo. Os STATCOMs de mineração precisam de atenção regular e programada. Estabeleça protocolos rígidos de inspeção de rotina para suas equipes de manutenção seguirem durante interrupções planejadas no local.
Isole o equipamento e aplique aterramento de segurança antes de abrir qualquer porta de gabinete de alta tensão.
Inspecione visualmente os capacitores do barramento CC em busca de sinais de abaulamento físico, descoloração ou vazamento de eletrólito.
Teste a condutividade do circuito de água deionizada para garantir que ele permaneça abaixo de 1,0 micro-siemens por centímetro.
Verifique o funcionamento das bombas redundantes de refrigerante e verifique se há vazamentos no selo mecânico.
Limpe as aletas do trocador de calor primário se estiver utilizando uma configuração de resfriamento ar-água.
Baixe os registros de falhas da IHM e analise quaisquer eventos transitórios capturados no trimestre anterior.
Aperte todas as conexões do barramento de alta corrente de acordo com os valores especificados pelo fabricante para evitar pontos quentes.
A seleção do fornecedor determina o sucesso final do seu projeto de qualidade de energia. Avalie os critérios implacavelmente. Procure um histórico comprovado especificamente na indústria pesada e na mineração. Um confiável O fabricante STATCOM entende a realidade da mineração subterrânea e de superfície. Eles sabem que o equipamento deve sobreviver a condições extremas.
Certifique-se de que eles forneçam engenheiros de serviço de campo locais dedicados para uma resposta rápida. Exigir total transparência nas suas garantias de desempenho. Exigir auditorias abrangentes de qualidade de energia antes de finalizar a aquisição. Insista em estudos de simulação transitória usando software padrão do setor, como ETAP ou PSCAD. Essas simulações provam que o equipamento realmente estabilizará sua carga específica de talha antes que você gaste um único dólar em hardware.
Instale analisadores de qualidade de energia de alta velocidade na subestação de elevação para registrar a demanda de energia reativa do subciclo durante o pico de aceleração.
Calcule o kVAR exato necessário para manter os afundamentos de tensão abaixo do limite permitido pela concessionária local.
Avalie o espaço físico e as condições ambientais na subestação para determinar se o resfriamento a ar ou a água é necessário.
Solicite modelos de simulação de transientes aos fornecedores para verificar se o equipamento proposto estabilizará sua topologia de rede específica.
R: Um STATCOM moderno oferece resposta de subciclo, normalmente reagindo em menos de 5 milissegundos. Essa velocidade ultrarrápida permite compensação em tempo real para aceleração rápida da talha. Ele detecta quedas de tensão instantaneamente e mantém a estabilidade da rede mesmo durante grandes distúrbios elétricos externos.
R: Um STATCOM usa tecnologia VSC e IGBT, atuando como uma verdadeira fonte de corrente. Um SVC depende de tiristores e grandes componentes passivos, atuando como impedância variável. Os STATCOMs fornecem desempenho superior durante quedas de tensão severas, exigem uma área ocupada muito menor e eliminam os riscos de ressonância associados aos SVCs.
R: As unidades resfriadas a água fornecem densidade de potência excepcionalmente alta, reduzindo drasticamente a área ocupada pelo equipamento. Mais importante ainda, o sistema de água em circuito fechado isola completamente os componentes sensíveis do VSC do ar ambiente corrosivo, condutivo ou com muita poeira, comum em ambientes de mineração.
R: Sim. SVGs modulares modernos podem ser programados para fornecer filtragem harmônica ativa juntamente com compensação dinâmica de potência reativa. Eles injetam correntes em contrafase para cancelar os harmônicos de baixa ordem gerados pelos grandes retificadores e inversores da talha.
R: O período de ROI normalmente varia de 18 a 36 meses. Esse retorno rápido é impulsionado pela eliminação completa das penalidades do fator de potência da concessionária, pela redução significativa do tempo de inatividade do equipamento e pelo adiamento de atualizações dispendiosas da infraestrutura elétrica.
R: Os engenheiros os conectam usando transformadores de acoplamento redutores ou utilizam topologias de ponte H em cascata (CHB) para conexão direta de média tensão. Isso permite a integração perfeita em redes de mineração padrão de 3,3 kV a 33 kV, garantindo ao mesmo tempo a conformidade rigorosa com os protocolos de segurança e sincronização de alta tensão.
